Trong các hệ thống mạng hiện đại, camera IP, access point WiFi và những thiết bị giám sát ngày càng được triển khai tại nhiều vị trí cách xa phòng kỹ thuật, trung tâm điều khiển hoặc switch mạng. Khi khoảng cách truyền dẫn lớn, môi trường có nhiều nhiễu điện từ hoặc cần kết nối giữa các tòa nhà, cáp quang là giải pháp hiệu quả nhờ khả năng truyền dữ liệu ổn định trên khoảng cách xa.
Tuy nhiên, camera IP và thiết bị WiFi thường sử dụng cáp Ethernet để kết nối mạng, trong khi nhiều thiết bị còn cần nguồn điện riêng. Việc triển khai đồng thời cáp quang, cáp mạng và nguồn điện tại từng vị trí có thể làm tăng chi phí thi công, gây phức tạp cho việc lắp đặt và bảo trì.
Bộ chuyển đổi quang điện cấp nguồn PoE hay Gigabit Media Converter PoE như Media Converter giá rẻ Hasivo POE108GM hoặc PLANET GTP-805A là giải pháp kết hợp chuyển đổi tín hiệu quang sang Ethernet và cấp nguồn điện qua cáp mạng cho thiết bị tương thích. Thiết bị giúp kết nối đường truyền cáp quang với camera IP hoặc access point WiFi, đồng thời đơn giản hóa hạ tầng tại đầu cuối.
Trên thị trường có nhiều dòng converter quang LAN, converter quang điện và converter quang với cấu hình khác nhau, bao gồm converter quang 1 sợi, converter quang 2 sợi và các model hỗ trợ PoE. Việc lựa chọn đúng thiết bị giúp hệ thống truyền dữ liệu hiệu quả, đáp ứng yêu cầu cấp nguồn và tối ưu chi phí triển khai mạng.
Bộ chuyển đổi quang điện Gigabit Media Converter PoE là gì?
Bộ chuyển đổi quang điện, hay Media Converter, là thiết bị chuyển đổi tín hiệu Ethernet điện trên cáp mạng sang tín hiệu quang trên cáp quang hoặc ngược lại. Với dòng Gigabit Media Converter, thiết bị hỗ trợ tốc độ truyền dữ liệu Ethernet lên đến 1Gbps khi sử dụng các cổng tương thích.
Đối với dòng Media Converter PoE, thiết bị còn có khả năng cấp nguồn qua cáp Ethernet đến các thiết bị đầu cuối hỗ trợ chuẩn PoE phù hợp.

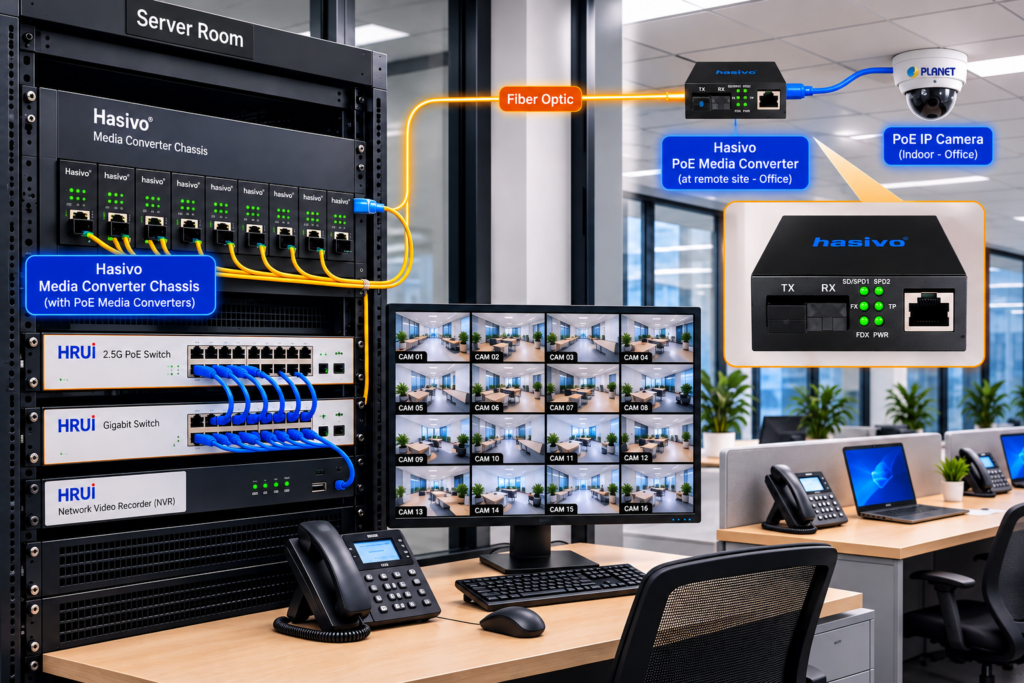

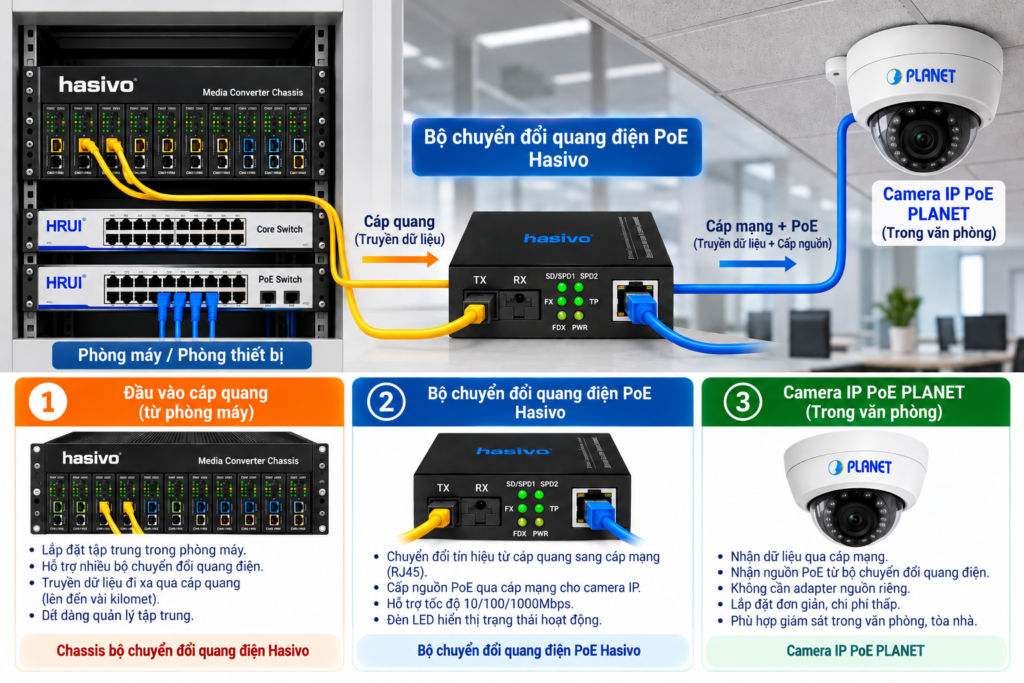

Một hệ thống kết nối cơ bản thường bao gồm:
- Switch mạng hoặc switch quang tại trung tâm.
- Đường truyền cáp quang kết nối đến vị trí lắp đặt.
- Bộ chuyển đổi quang điện Gigabit Media Converter PoE tại đầu cuối.
- Cáp mạng Ethernet kết nối từ Media Converter đến camera IP hoặc access point WiFi.
Tùy thiết kế sản phẩm, Media Converter có thể sử dụng nguồn điện riêng hoặc nhận nguồn theo cấu hình được nhà sản xuất hỗ trợ. Không phải mọi bộ chuyển đổi quang điện đều có chức năng PoE, vì vậy cần kiểm tra thông số kỹ thuật trước khi mua.
Tại sao cần bộ chuyển đổi quang điện cấp nguồn PoE?
Truyền dữ liệu ổn định trên khoảng cách xa
Cáp quang cho phép truyền dữ liệu trên khoảng cách lớn hơn đáng kể so với kết nối Ethernet đồng thông thường, tùy loại sợi quang, module quang và tiêu chuẩn truyền dẫn.
Trong hệ thống camera giám sát tại nhà máy, kho bãi, bãi đỗ xe, khu công nghiệp hoặc khuôn viên trường học, sử dụng cáp quang giúp kết nối các vị trí xa về trung tâm quản lý.
Gigabit Media Converter chuyển đổi tín hiệu quang thành Ethernet để camera hoặc thiết bị mạng có thể giao tiếp với hệ thống LAN hiện có.
Cấp nguồn trực tiếp cho camera IP và thiết bị WiFi
Một ưu điểm nổi bật của Media Converter PoE là khả năng truyền dữ liệu và cấp nguồn điện trên cùng một sợi cáp mạng Ethernet đến thiết bị đầu cuối.
Giải pháp này giúp giảm nhu cầu bố trí ổ điện tại từng vị trí lắp camera hoặc access point, đặc biệt tại trần nhà, hành lang, cổng ra vào và khu vực ngoài trời.
Tuy nhiên, cần phân biệt rõ Media Converter PoE với thiết bị chuyển đổi quang điện thông thường. Chỉ các model được trang bị chức năng PoE mới có thể cấp nguồn cho thiết bị đầu cuối.
Kết nối camera tại khu vực không thuận tiện đi dây đồng
Tại các khu vực như nhà xưởng, nhà kho, cổng bảo vệ hoặc bãi đỗ xe, việc kéo cáp Ethernet trực tiếp về trung tâm có thể gặp hạn chế về khoảng cách và môi trường lắp đặt.
Triển khai cáp quang đến gần vị trí camera, sau đó sử dụng converter quang điện PoE để chuyển đổi sang Ethernet, là phương án giúp tổ chức hệ thống mạng linh hoạt hơn.
Đối với những vị trí có nguy cơ nhiễu điện từ cao hoặc kết nối giữa các công trình, cáp quang còn có ưu điểm cách ly điện giữa hai đầu truyền dẫn.
Tối ưu hạ tầng WiFi doanh nghiệp
Các access point WiFi được lắp đặt tại hành lang, phòng họp, khách sạn, nhà hàng và khu vực sản xuất thường cần cả kết nối mạng lẫn nguồn PoE.
Gigabit Media Converter PoE cho phép đưa đường truyền quang đến vị trí triển khai, sau đó cung cấp kết nối Ethernet và nguồn điện cho access point tương thích.
Đây là phương án hữu ích khi muốn mở rộng vùng phủ WiFi mà không cần kéo đường cáp đồng Ethernet trực tiếp từ phòng thiết bị đến toàn bộ vị trí lắp đặt.
Lợi ích của Gigabit Media Converter PoE
Kết hợp truyền dữ liệu và cấp nguồn
Media Converter PoE giúp giảm số lượng dây dẫn tại đầu cuối bằng cách truyền dữ liệu và nguồn điện trên cùng cáp Ethernet. Điều này góp phần đơn giản hóa việc thi công, bố trí thiết bị và xử lý sự cố.
Tận dụng ưu điểm của cáp quang
Cáp quang hỗ trợ truyền dẫn trên khoảng cách xa, giảm ảnh hưởng của nhiễu điện từ và phù hợp với nhiều hệ thống mạng phân tán. Khi kết hợp với Media Converter Gigabit, doanh nghiệp có thể kết nối các thiết bị Ethernet vào hạ tầng truyền dẫn quang.
Linh hoạt khi triển khai camera IP
Giải pháp phù hợp với hệ thống giám sát tại nhà máy, khu công nghiệp, kho hàng, trường học, khách sạn và các khu vực cần truyền hình ảnh về trung tâm.
Tùy công suất PoE và yêu cầu của camera, thiết bị có thể cấp nguồn cho các loại camera IP tương thích, bao gồm một số model camera có chức năng hồng ngoại hoặc quay quét PTZ.
Đơn giản hóa lắp đặt access point WiFi
Với access point hỗ trợ PoE, người dùng có thể triển khai mạng WiFi tại những vị trí khó bố trí nguồn điện. Khi cần mở rộng vùng phủ sóng, việc bổ sung đường cáp quang và Media Converter phù hợp có thể giúp linh hoạt hơn trong thiết kế hạ tầng.
Hỗ trợ mở rộng hệ thống mạng
Converter quang LAN có thể được sử dụng trong các hệ thống cần mở rộng kết nối giữa các khu vực hoặc công trình. Khi kết hợp với switch quang, switch PoE và thiết bị mạng phù hợp, doanh nghiệp có thể xây dựng hạ tầng đáp ứng nhu cầu phát triển trong tương lai.
Cách lựa chọn bộ chuyển đổi quang điện phù hợp
Để lựa chọn đúng Gigabit Media Converter PoE, người dùng cần đánh giá loại cáp quang, khoảng cách truyền dẫn, chuẩn PoE, công suất cấp nguồn và khả năng tương thích với thiết bị đầu cuối.
Lựa chọn converter quang 1 sợi hay converter quang 2 sợi
Đây là một trong những tiêu chí quan trọng khi thiết kế hệ thống truyền dẫn quang.
- Converter quang 1 sợi (BiDi) sử dụng một sợi quang để truyền và nhận dữ liệu theo hai bước sóng khác nhau. Hai thiết bị ở hai đầu phải sử dụng các bước sóng tương ứng, chẳng hạn một đầu phát ở bước sóng này và đầu kia phát ở bước sóng còn lại. Ưu điểm của converter quang 1 sợi là tiết kiệm số lượng sợi quang, phù hợp với những tuyến cáp có số sợi dự phòng hạn chế.
- Converter quang 2 sợi thường sử dụng một sợi để truyền và sợi còn lại để nhận dữ liệu. Loại này phổ biến trong các hệ thống truyền dẫn quang Ethernet và cần kết nối đúng loại sợi quang, module và chuẩn giao tiếp ở hai đầu.
Việc lựa chọn phụ thuộc vào hạ tầng cáp quang hiện có, loại sợi single-mode hay multimode, khoảng cách truyền dẫn và thông số quang của thiết bị.
Kiểm tra chuẩn PoE và công suất cấp nguồn
Nếu sử dụng Media Converter để cấp nguồn cho camera IP hoặc access point WiFi, cần xác định chuẩn PoE mà thiết bị đầu cuối yêu cầu.
Các chuẩn phổ biến gồm:
- IEEE 802.3af: PoE công suất tiêu chuẩn.
- IEEE 802.3at: PoE+, hỗ trợ công suất cao hơn 802.3af.
- IEEE 802.3bt: hỗ trợ mức công suất cao hơn, tùy loại thiết bị và cấu hình triển khai.
Cần kiểm tra công suất tối đa trên cổng PoE, tổng công suất cấp nguồn và công suất thực tế cần thiết của camera hoặc access point. Không nên chỉ dựa vào tên gọi PoE để kết luận thiết bị tương thích.
Lựa chọn tốc độ Gigabit phù hợp
Gigabit Media Converter thường được sử dụng cho hệ thống Ethernet tốc độ 1Gbps. Khi lựa chọn, hãy kiểm tra tốc độ cổng quang, cổng Ethernet và khả năng tương thích với switch hoặc thiết bị đầu cuối.
Nếu hệ thống camera có lưu lượng lớn hoặc access point cần băng thông cao hơn 1Gbps, cần cân nhắc giải pháp có tốc độ cổng phù hợp thay vì mặc định rằng Media Converter Gigabit sẽ đáp ứng mọi nhu cầu.
Xác định khoảng cách truyền dẫn
Khoảng cách truyền dẫn phụ thuộc vào loại sợi quang, bước sóng, module quang và thông số của thiết bị. Một số model hỗ trợ vài kilomet, trong khi các model khác có thể hỗ trợ khoảng cách xa hơn.
Nên lựa chọn thiết bị dựa trên khoảng cách thực tế, suy hao của tuyến cáp và ngân sách quang theo thông số nhà sản xuất.
Chọn thiết bị theo môi trường lắp đặt
Đối với môi trường văn phòng hoặc trong nhà, người dùng có thể chọn các model nhỏ gọn, dễ lắp đặt.
Đối với nhà máy, khu công nghiệp hoặc vị trí ngoài trời, cần xem xét dải nhiệt độ hoạt động, khả năng chống bụi, chống ẩm, bảo vệ nguồn điện và yêu cầu về vỏ thiết bị. Nếu lắp đặt ngoài trời, cần sử dụng thiết bị hoặc hộp bảo vệ đáp ứng điều kiện môi trường thực tế.
Ứng dụng thực tế của converter quang điện PoE
Hệ thống camera IP giám sát
Tại nhà máy, kho hàng, bãi đỗ xe và khuôn viên trường học, cáp quang có thể được kéo đến các khu vực xa. Media Converter PoE đặt gần camera giúp chuyển đổi tín hiệu quang sang Ethernet và cấp nguồn cho camera tương thích.
Hệ thống WiFi khách sạn và văn phòng
Trong khách sạn, tòa nhà văn phòng hoặc trung tâm thương mại, thiết bị giúp kết nối đường truyền quang đến vị trí lắp access point, hỗ trợ cung cấp dữ liệu và nguồn điện qua cáp mạng.
Hệ thống mạng nhà xưởng
Cáp quang phù hợp để kết nối giữa các khu vực sản xuất hoặc giữa những công trình có khoảng cách xa. Converter quang điện giúp tích hợp các thiết bị Ethernet vào mạng truyền dẫn quang.
Hệ thống mạng tại trường học và khuôn viên lớn
Giải pháp có thể được dùng để kết nối camera, access point WiFi và thiết bị mạng tại các khu nhà riêng biệt, nơi việc kéo Ethernet trực tiếp về trung tâm gặp hạn chế về khoảng cách.
Lời kết: Lựa chọn Gigabit Media Converter PoE cho hệ thống mạng hiệu quả
Bộ chuyển đổi quang điện Gigabit Media Converter PoE là giải pháp phù hợp khi cần kết nối cáp quang với camera IP, access point WiFi và các thiết bị Ethernet tương thích, đồng thời cấp nguồn qua cáp mạng để đơn giản hóa thi công.
Khi lựa chọn sản phẩm, người dùng nên xem xét loại converter quang 1 sợi hoặc converter quang 2 sợi, tốc độ truyền dẫn, khoảng cách quang, chuẩn PoE, công suất cấp nguồn và môi trường lắp đặt. Việc lựa chọn đúng converter quang LAN không chỉ giúp hệ thống hoạt động ổn định mà còn hỗ trợ tối ưu chi phí triển khai và bảo trì.
