Trong các nhà máy và nhà xưởng hiện đại tại Việt Nam, hệ thống camera giám sát đóng vai trò quan trọng trong việc bảo vệ tài sản, quản lý hoạt động sản xuất và nâng cao an ninh cho khu vực vận hành. Để hệ thống hoạt động ổn định, doanh nghiệp cần xây dựng hạ tầng mạng đáp ứng yêu cầu truyền dữ liệu, cấp nguồn cho camera và vận hành trong môi trường công nghiệp.
Giải pháp sử dụng switch công nghiệp PoE 4 cổng lắp trên thanh DIN rail trong tủ mạng gắn tường phù hợp với các khu vực cần kết nối camera tại nhiều vị trí, chẳng hạn như cột ngoài trời, lối ra vào, bãi đỗ xe và mái hiên nhà xưởng.

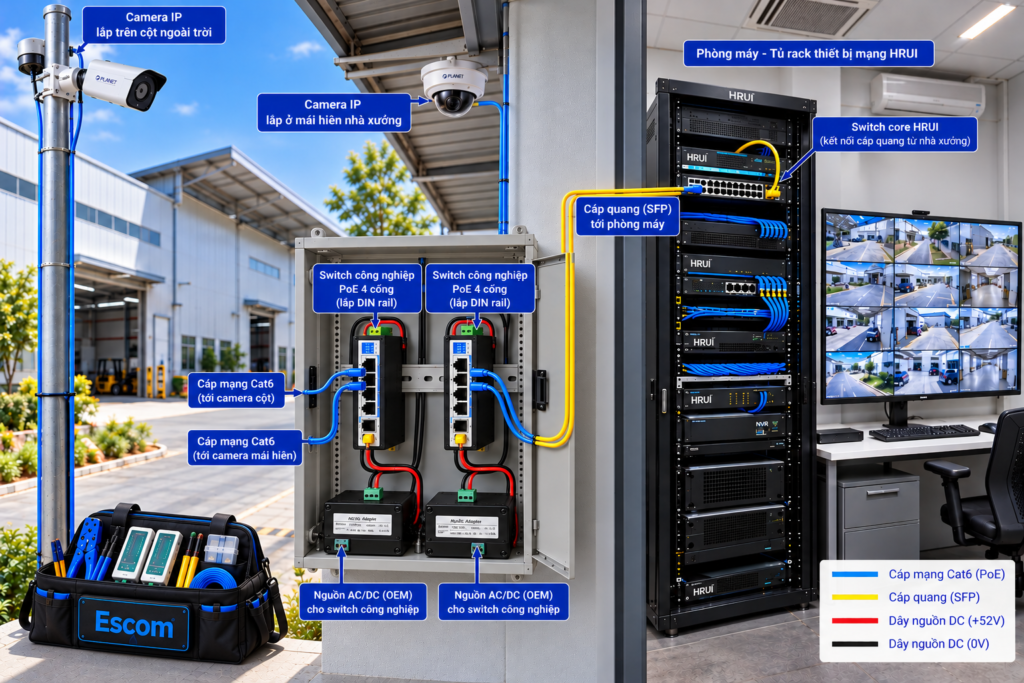

Hệ thống mình họa được thiết kế với hai switch công nghiệp PoE và 2 bộ nguồn AC/DC (OEM) cho switch công nghiệp bố trí ở đáy tủ mạng và các tuyến cáp kết nối đến camera. Cách bố trí này giúp tập trung thiết bị mạng và nguồn điện trong một vị trí dễ quản lý, đồng thời thuận tiện cho việc kiểm tra, bảo trì và mở rộng hệ thống khi cần.
Giải pháp có thể triển khai tại nhà máy sản xuất, kho hàng, khu công nghiệp, xưởng cơ khí, nhà máy chế biến và các công trình công nghiệp khác tại Việt Nam.
2. Kiến trúc hệ thống switch công nghiệp PoE 4 cổng
Hệ thống bao gồm các thành phần chính sau:
2.1. Hai switch công nghiệp PoE 4 cổng
Hai switch công nghiệp PoE được lắp đặt trên thanh DIN rail bên trong tủ mạng gắn tường. Mỗi switch cung cấp các cổng mạng phục vụ kết nối camera IP và các thiết bị mạng tương thích.
Việc sử dụng hai switch giúp phân chia kết nối thành các nhóm, thuận tiện bố trí tuyến cáp đến từng khu vực giám sát. Ví dụ, một switch có thể phục vụ các camera tại cột ngoài trời, trong khi switch còn lại kết nối camera ở các vị trí khác quanh nhà xưởng.
Tùy theo thiết kế, các switch có thể kết nối về switch tổng hoặc thiết bị mạng trung tâm để truyền dữ liệu đến đầu ghi NVR hoặc máy chủ giám sát.
Khi lựa chọn thiết bị, cần kiểm tra tốc độ cổng mạng, số cổng PoE, tổng công suất PoE, chuẩn cấp nguồn và khả năng hoạt động trong dải nhiệt độ phù hợp với môi trường lắp đặt.
2.2. Hai bộ nguồn AC/DC đặt ở đáy tủ mạng
Hai bộ nguồn AC/DC được bố trí ở phần đáy tủ mạng, phía dưới các switch công nghiệp. Nhiệm vụ của bộ nguồn là chuyển đổi điện áp đầu vào AC thành điện áp DC phù hợp với yêu cầu cấp nguồn của thiết bị.
Mỗi bộ nguồn cần được lựa chọn theo điện áp đầu ra, dòng điện, công suất và yêu cầu bảo vệ của switch tương ứng. Nếu thiết kế sử dụng nguồn riêng cho từng switch, cần đấu nối đúng theo tài liệu hướng dẫn của nhà sản xuất.
Việc bố trí bộ nguồn ở đáy tủ giúp phân chia khu vực cấp nguồn và khu vực thiết bị mạng rõ ràng hơn. Tuy nhiên, cần bảo đảm khoảng cách thông gió, khả năng tản nhiệt, cách điện và an toàn điện trong quá trình vận hành.
2.3. Tủ mạng gắn tường và thanh DIN rail
Tủ mạng gắn tường là nơi tập trung hai switch công nghiệp PoE, bộ nguồn AC/DC và các phụ kiện đấu nối cần thiết. Thanh DIN rail giúp cố định thiết bị công nghiệp một cách chắc chắn, thuận tiện khi tháo lắp hoặc thay thế.
Tủ nên được bố trí tại vị trí khô ráo, dễ tiếp cận để bảo trì và hạn chế tiếp xúc trực tiếp với bụi, nước hoặc nhiệt độ quá cao. Đối với khu vực sản xuất có nhiều bụi, độ ẩm hoặc nguy cơ nước bắn, nên lựa chọn tủ có cấp bảo vệ IP phù hợp với điều kiện thực tế.
2.4. Camera IP lắp trên cột ngoài trời và mái hiên nhà xưởng
Các camera IP được lắp đặt tại những vị trí cần giám sát như cột ngoài trời, cổng nhà máy, đường nội bộ, khu vực tập kết hàng hóa và mái hiên nhà xưởng.
Camera lắp trên cột giúp quan sát các khu vực rộng, theo dõi phương tiện ra vào và giám sát hàng rào hoặc sân bãi. Camera đặt dưới mái hiên phù hợp để quan sát cửa ra vào, khu vực xuất nhập hàng và các lối di chuyển giữa khu vực trong nhà với ngoài trời.
Nếu sử dụng camera PoE, switch có thể truyền dữ liệu và cấp nguồn cho camera qua cùng một tuyến cáp Ethernet, với điều kiện công suất và chuẩn PoE tương thích.
Đối với camera ngoài trời, cần sử dụng thiết bị có khả năng chống chịu thời tiết phù hợp và triển khai giải pháp chống sét lan truyền, tiếp địa khi điều kiện công trình yêu cầu.

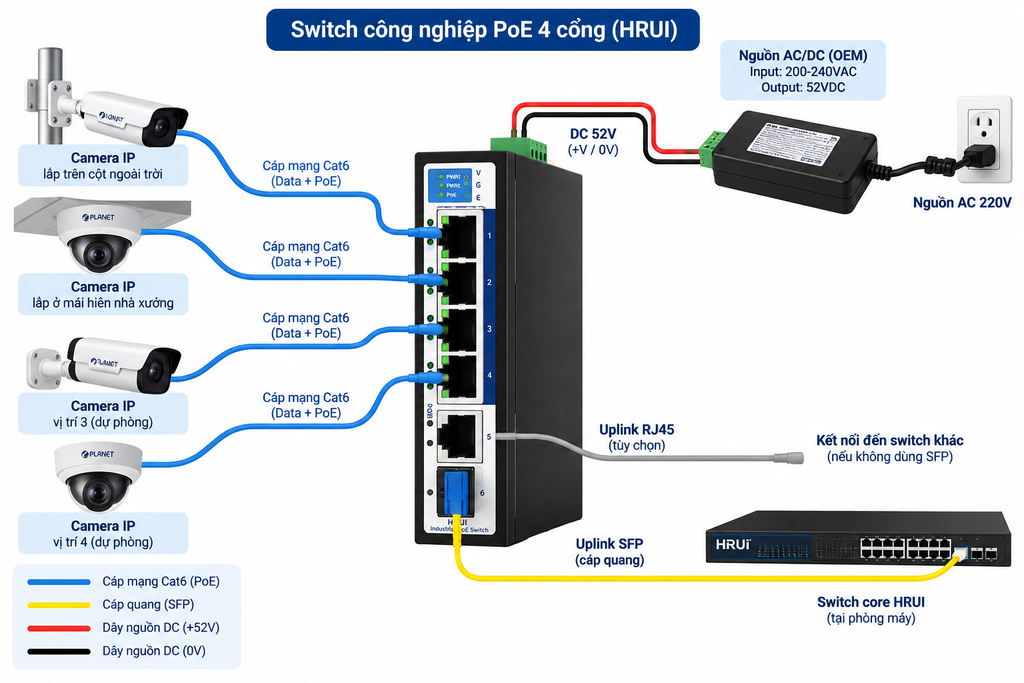

3. Sơ đồ kết nối hệ thống camera nhà xưởng
Sơ đồ kết nối cơ bản được triển khai theo cấu trúc sau:
Camera IP ngoài trời và camera mái hiên → Cáp mạng Ethernet → Switch công nghiệp PoE → Switch tổng hoặc mạng trung tâm → NVR/máy chủ giám sát → Màn hình giám sát.
Trong tủ mạng gắn tường:
- Hai switch công nghiệp PoE 4 cổng được lắp trên thanh DIN rail.
- Hai bộ nguồn AC/DC được bố trí ở đáy tủ.
- Các tuyến cáp mạng đi ra ngoài tủ được đánh dấu theo từng camera và vị trí lắp đặt.
- Đường uplink từ switch công nghiệp kết nối về mạng trung tâm theo phương án thiết kế.
Sơ đồ thực tế cần được xác định theo khả năng kết nối của từng model. Nếu hai switch sử dụng hai đường uplink riêng, cần cấu hình mạng phù hợp để tránh tạo vòng lặp Ethernet. Nếu cần truyền dữ liệu từ switch thứ nhất qua switch thứ hai, phải bảo đảm có đường kết nối giữa chúng.
4. Lợi ích của giải pháp switch công nghiệp PoE lắp DIN rail
4.1. Tối ưu không gian tủ mạng
Lắp switch công nghiệp trên thanh DIN rail giúp tận dụng không gian bên trong tủ mạng gắn tường, đặc biệt tại các khu vực không cần sử dụng tủ rack lớn.
Cách bố trí này giúp hệ thống gọn gàng, thuận tiện cho việc đi dây và giảm sự phân tán của thiết bị mạng trong nhà xưởng.
4.2. Đơn giản hóa việc cấp nguồn cho camera
Khi sử dụng switch PoE tương thích, camera có thể nhận cả dữ liệu và nguồn điện qua một sợi cáp mạng. Nhờ đó, hệ thống giảm nhu cầu bố trí ổ cắm điện riêng tại từng vị trí camera, đồng thời thuận tiện hơn khi thi công trên cột ngoài trời hoặc mái hiên.
Cần lưu ý tổng công suất tiêu thụ của camera không được vượt quá khả năng cấp nguồn của từng cổng và ngân sách PoE tổng của switch.
4.3. Phù hợp với môi trường công nghiệp
Switch công nghiệp thường được thiết kế cho điều kiện vận hành khắc nghiệt hơn thiết bị mạng văn phòng thông thường, tùy theo model. Các đặc tính như dải nhiệt độ hoạt động rộng, khả năng lắp DIN rail và thiết kế vỏ phù hợp giúp thiết bị đáp ứng tốt hơn nhu cầu triển khai tại nhà máy.
Để bảo đảm độ tin cậy, cần lựa chọn thiết bị dựa trên nhiệt độ, độ ẩm, bụi, rung động và điều kiện cấp nguồn thực tế tại công trình.
4.4. Thuận tiện quản lý và bảo trì
Tập trung switch và bộ nguồn trong một tủ mạng giúp kỹ thuật viên dễ xác định tuyến cáp, kiểm tra trạng thái thiết bị và xử lý sự cố. Việc đánh số cổng mạng, ghi nhãn camera và bố trí cáp có tổ chức sẽ giúp rút ngắn thời gian bảo trì.
Nếu sử dụng switch có chức năng quản lý, kỹ thuật viên còn có thể theo dõi trạng thái cổng, lưu lượng mạng và thông tin vận hành từ xa theo tính năng của thiết bị.
4.5. Linh hoạt mở rộng hệ thống camera
Với hai switch công nghiệp PoE 4 cổng, doanh nghiệp có thể phân chia các nhóm camera theo vị trí lắp đặt. Khi cần mở rộng, có thể bổ sung switch hoặc nâng cấp thiết bị theo số lượng camera và yêu cầu băng thông.
Trước khi mở rộng, cần tính toán số cổng còn trống, công suất PoE, băng thông uplink, khoảng cách cáp Ethernet và khả năng lưu trữ của hệ thống NVR.
5. Các ứng dụng thực tế tại nhà xưởng Việt Nam
Nhà máy sản xuất
Giải pháp phù hợp để kết nối camera giám sát dây chuyền, khu vực máy móc, cổng ra vào và các lối đi nội bộ. Switch công nghiệp giúp tập trung các kết nối mạng tại những vị trí thuận tiện cho vận hành.
Kho hàng và trung tâm logistics
Camera lắp trên cột ngoài trời và mái hiên hỗ trợ giám sát sân bãi, khu vực xe tải ra vào, cửa xuất nhập hàng và điểm tập kết vật tư.
Khu công nghiệp
Hệ thống có thể được triển khai tại các tủ mạng phân tán quanh khu vực nhà máy, kết nối camera về trung tâm giám sát thông qua mạng Ethernet hoặc hạ tầng cáp quang phù hợp.
Nhà xưởng có nhiều khu vực ngoài trời
Tại các công trình có sân rộng, cột camera cách xa tủ mạng hoặc nhiều khu vực cần giám sát, việc phân chia switch theo từng nhóm camera giúp tổ chức hệ thống rõ ràng hơn. Nếu khoảng cách vượt giới hạn Ethernet cho phép, cần cân nhắc sử dụng đường truyền cáp quang hoặc giải pháp mở rộng mạng phù hợp.
6. Lưu ý khi triển khai và lắp đặt
Để hệ thống switch công nghiệp PoE hoạt động ổn định, cần lưu ý:
- Nguồn điện: Chọn đúng điện áp DC, dòng điện và công suất theo thông số của từng switch.
- Cấp nguồn PoE: Kiểm tra chuẩn PoE và công suất tiêu thụ của từng camera.
- Khoảng cách truyền dẫn: Đường truyền Ethernet đồng thông thường có giới hạn kênh tối đa 100m theo tiêu chuẩn cấu trúc cáp. Khoảng cách dài hơn cần phương án truyền dẫn thích hợp.
- Bảo vệ ngoài trời: Xem xét chống sét lan truyền cho đường mạng đi ra cột camera, tiếp địa và bảo vệ nguồn điện theo thiết kế công trình.
- Tủ mạng: Bảo đảm thông gió, chống bụi và chống nước phù hợp với môi trường.
- Quản lý cáp: Đánh số các cổng switch, ghi nhãn tuyến cáp và bố trí đường nguồn tách biệt hợp lý với dây tín hiệu.
- Kiểm tra sau lắp đặt: Thử nghiệm hình ảnh camera, nguồn PoE, kết nối uplink và khả năng ghi hình của NVR trước khi bàn giao.
Kết luận
Giải pháp sử dụng 2 switch công nghiệp PoE 4 cổng lắp DIN rail trong tủ mạng gắn tường, kết hợp hai bộ nguồn AC/DC đặt ở đáy tủ, là phương án phù hợp để triển khai hệ thống camera giám sát tại các nhà xưởng hiện đại ở Việt Nam.
Với thiết kế tập trung, hệ thống giúp tối ưu không gian lắp đặt, đơn giản hóa kết nối camera IP, thuận tiện bảo trì và linh hoạt mở rộng khi nhu cầu giám sát tăng lên. Khi lựa chọn thiết bị, doanh nghiệp cần tính toán đúng công suất PoE, nguồn DC, khoảng cách truyền dẫn và yêu cầu bảo vệ ngoài trời để bảo đảm hệ thống vận hành an toàn, ổn định và hiệu quả lâu dài.
