Thiết bị chống sét lan truyền RJ45 cho camera IP là giải pháp giúp giảm nguy cơ hư hỏng camera, switch PoE và các thiết bị mạng do xung điện lan truyền trên đường cáp Ethernet. Đặc biệt, với hệ thống camera lắp đặt ngoài trời, trên cột cao, mái nhà, hàng rào hoặc khu vực thường xuyên có giông sét, việc bảo vệ đường truyền mạng cần được xem xét ngay từ giai đoạn thiết kế.
Trong bài viết này, Escom sẽ giúp bạn tìm hiểu nguyên nhân gây hư hỏng do xung điện, nguyên lý hoạt động của bộ chống sét mạng RJ45, vị trí lắp đặt phù hợp và các tiêu chí lựa chọn thiết bị cho hệ thống camera IP sử dụng nguồn PoE.
Vì sao camera IP cần thiết bị chống sét lan truyền RJ45?
Camera IP thường được kết nối với switch mạng hoặc đầu ghi NVR thông qua cáp Ethernet. Với camera ngoài trời, tuyến cáp có thể kéo dài hàng chục mét, đi qua cột kim loại, máng cáp hoặc khu vực tiếp xúc với môi trường bên ngoài.
Trong điều kiện giông sét, các xung điện quá độ có thể xuất hiện do cảm ứng điện từ hoặc chênh lệch điện thế giữa các điểm tiếp địa. Xung điện có thể lan truyền theo đường cáp mạng và gây ảnh hưởng đến cổng RJ45, mạch Ethernet, bộ phận xử lý hình ảnh hoặc mạch cấp nguồn PoE của camera.
Một số nguyên nhân phổ biến gồm:
- Xung điện do sét cảm ứng: Trường điện từ do hoạt động sét có thể tạo ra điện áp quá độ trên tuyến cáp mạng ngoài trời.
- Chênh lệch điện thế tiếp địa: Các thiết bị ở hai vị trí có điện thế đất khác nhau có thể tạo điều kiện cho dòng điện không mong muốn chạy qua đường truyền.
- Đường cáp mạng ngoài trời kéo dài: Tuyến cáp đi giữa các tòa nhà hoặc từ phòng thiết bị đến camera ngoài trời có thể chịu ảnh hưởng của môi trường điện từ.
- Hệ thống tiếp địa chưa phù hợp: Việc liên kết tiếp địa không đúng kỹ thuật có thể làm giảm hiệu quả của các thiết bị bảo vệ.
- Thiếu bảo vệ tại các giao diện kết nối: Chỉ bảo vệ nguồn điện nhưng bỏ qua cổng mạng có thể khiến xung điện đi theo đường Ethernet vào thiết bị.
Khi xảy ra sự cố, camera có thể mất kết nối, hỏng cổng mạng hoặc ngừng hoạt động. Trong một số trường hợp, xung điện còn có thể làm hư hỏng switch PoE, bộ cấp nguồn PoE và các thiết bị mạng ở trung tâm.
Vì vậy, thiết bị chống sét lan truyền RJ45 là một thành phần nên được xem xét trong phương án bảo vệ hệ thống camera, đặc biệt đối với các tuyến cáp ngoài trời.
Thiết bị chống sét lan truyền RJ45 là gì?
Thiết bị chống sét lan truyền RJ45, còn gọi là Ethernet Surge Protective Device (Ethernet SPD) hoặc bộ chống sét mạng LAN, là thiết bị được lắp nối tiếp trên đường cáp Ethernet nhằm hạn chế điện áp quá độ và dẫn dòng xung theo đường thoát được thiết kế về hệ thống liên kết đẳng thế, tiếp địa. Các model được sử dụng phổ biến gồm Goksja LKD105F4H-E100 (100Mbps), Goksja LKD105F4H-E1000 (1000mbps), Goksja LKD-8WF-HE1000M, Goksja LKD-16WF-HE1000M (16 Port Gigabit), LKD-24WF-HE1000M (24 Port Gigabit).
Thiết bị thường có đầu kết nối RJ45 ở phía đường truyền và phía thiết bị được bảo vệ. Tùy thiết kế, một số mẫu có thêm dây tiếp địa, đầu nối đất hoặc cơ cấu lắp trên thanh DIN.
Các ứng dụng phổ biến gồm:
- Bảo vệ camera IP ngoài trời.
- Bảo vệ camera sử dụng nguồn PoE hoặc PoE+.
- Bảo vệ switch PoE, bộ cấp nguồn PoE và cổng mạng của NVR.
- Bảo vệ các thiết bị mạng kết nối qua tuyến cáp Ethernet đi ngoài trời.
- Bảo vệ đường truyền mạng tại các vị trí có nguy cơ xuất hiện xung điện quá độ.
Cần lưu ý rằng thiết bị chống sét lan truyền giúp giảm nguy cơ hư hỏng do xung điện trong giới hạn thiết kế, nhưng không bảo đảm thiết bị an toàn tuyệt đối trước sét đánh trực tiếp hoặc mọi dạng sự cố điện.
Nguyên lý hoạt động của bộ chống sét mạng RJ45
Trong điều kiện hoạt động bình thường, thiết bị chống sét RJ45 cho phép tín hiệu Ethernet truyền qua. Với các model hỗ trợ PoE, nguồn điện một chiều cấp cho camera cũng phải đi qua thiết bị mà không làm gián đoạn hoạt động bình thường của hệ thống.
Khi xuất hiện điện áp quá độ vượt ngưỡng thiết kế, các linh kiện bảo vệ bên trong sẽ hạn chế điện áp và tạo đường dẫn cho dòng xung theo cấu trúc bảo vệ của thiết bị. Nhờ đó, năng lượng xung điện tác động lên cổng mạng của camera hoặc switch có thể được giảm xuống.
Hiệu quả bảo vệ phụ thuộc vào nhiều yếu tố:
- Điện áp hoạt động liên tục và mức điện áp bảo vệ của SPD.
- Khả năng chịu dòng xung theo thông số nhà sản xuất.
- Khả năng tương thích với tốc độ Ethernet và chuẩn PoE.
- Chất lượng liên kết đẳng thế và đường nối đất.
- Vị trí lắp đặt, chiều dài dây nối đất và cách bố trí dây dẫn.
Để thiết bị phát huy hiệu quả, không chỉ cần chọn đúng bộ chống sét mà còn phải thiết kế hệ thống tiếp địa và liên kết đẳng thế phù hợp.

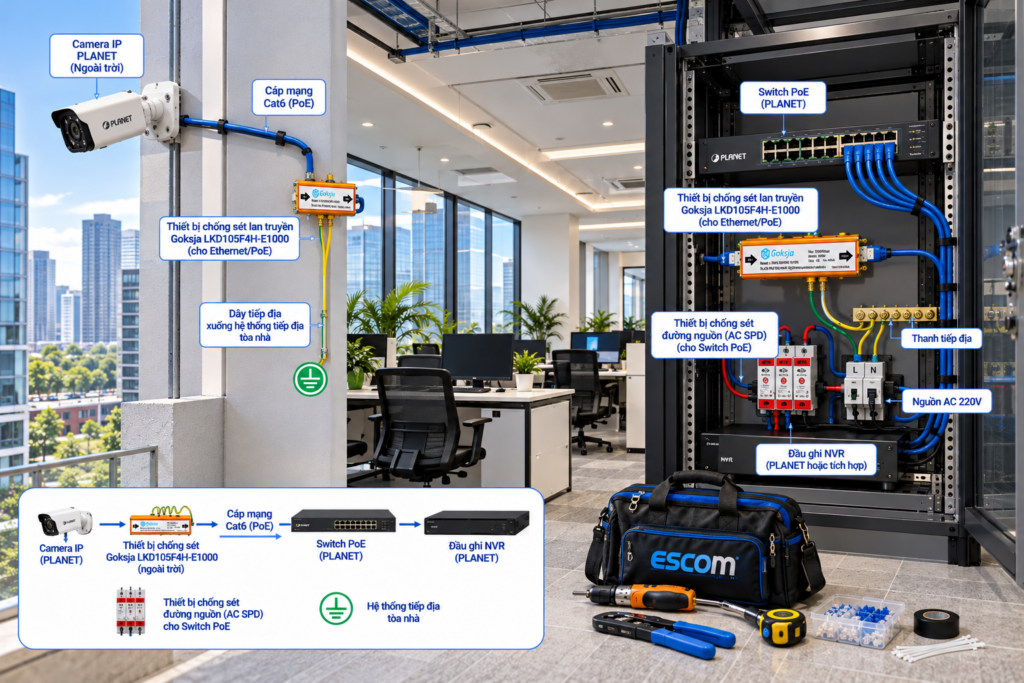

Nên lắp thiết bị chống sét RJ45 ở vị trí nào trong hệ thống camera?
Vị trí lắp đặt ảnh hưởng trực tiếp đến khả năng bảo vệ. Với camera IP ngoài trời sử dụng cáp đồng Ethernet, có thể xem xét các vị trí sau tùy theo cấu trúc công trình và đánh giá rủi ro.
Lắp tại đầu camera IP ngoài trời
Thiết bị chống sét được đặt gần camera, thường trong hộp kỹ thuật hoặc hộp nối có cấp bảo vệ phù hợp với môi trường lắp đặt.
Vị trí này giúp hạn chế tác động của xung điện lan truyền trên đoạn cáp nối trực tiếp đến camera. Hộp bảo vệ cần chống nước, bụi và phù hợp với điều kiện nhiệt độ, độ ẩm tại công trình.
Khi lắp đặt, cần chú ý:
- Chọn SPD tương thích với tốc độ mạng và chuẩn PoE của camera.
- Đặt thiết bị gần đầu camera để hạn chế chiều dài đoạn cáp không được bảo vệ.
- Thực hiện liên kết tiếp địa theo hướng dẫn của nhà sản xuất.
- Bảo đảm hộp kỹ thuật kín, chống nước và không gây đọng hơi ẩm.
- Không để dây tiếp địa dài, vòng vèo hoặc đi chung tùy tiện với các đường dây tín hiệu.
Lắp tại đầu switch PoE hoặc tủ mạng
Đầu switch PoE là vị trí cần được xem xét bảo vệ vì đây là nơi tập trung nhiều đường cáp từ các camera.
Với tuyến cáp Ethernet đi ngoài trời hoặc giữa các khu vực có điều kiện tiếp địa khác nhau, có thể lắp SPD ở phía tủ mạng để giảm nguy cơ xung điện truyền vào switch PoE, NVR và hạ tầng mạng trung tâm.
Thiết bị có thể được bố trí trong tủ rack hoặc tủ kỹ thuật với phương án liên kết đẳng thế phù hợp. Đối với hệ thống nhiều camera, cần lựa chọn thiết bị bảo vệ theo từng tuyến hoặc giải pháp nhiều cổng được thiết kế cho ứng dụng tương ứng.
Lắp tại điểm cáp mạng đi vào tòa nhà
Điểm chuyển tiếp giữa tuyến cáp ngoài trời và hệ thống cáp trong nhà là vị trí cần đặc biệt chú ý trong thiết kế bảo vệ.
Khi cáp Ethernet đi từ cột camera, bãi xe, cổng bảo vệ hoặc khu vực ngoài trời vào công trình, kỹ thuật viên cần đánh giá nguy cơ xung điện và chênh lệch điện thế tại điểm đi vào.
Tùy cấu trúc hệ thống, SPD có thể được bố trí tại điểm chuyển tiếp hoặc tủ phân phối mạng gần đó. Đường nối đất phải được thiết kế ngắn, phù hợp với hệ thống liên kết đẳng thế chung của công trình và tuân thủ các yêu cầu kỹ thuật áp dụng.
Có nên lắp chống sét RJ45 ở cả hai đầu cáp mạng?
Đối với các tuyến cáp đồng Ethernet ngoài trời có nguy cơ cao, phương án bảo vệ tại cả đầu camera và đầu switch thường được cân nhắc.
- Đầu camera: Giúp giảm nguy cơ xung điện tác động đến cổng mạng của camera.
- Đầu switch: Giúp giảm nguy cơ xung điện truyền từ tuyến cáp vào switch PoE và thiết bị mạng trung tâm.
Tuy nhiên, việc lắp hai đầu không đồng nghĩa với khả năng chống sét tuyệt đối. Hiệu quả phụ thuộc vào thông số SPD, phương án nối đất, liên kết đẳng thế và đặc điểm tuyến cáp. Với các tuyến đi giữa những công trình có hệ thống tiếp địa khác nhau, cần được kỹ sư có chuyên môn đánh giá trước khi triển khai.
Cách lựa chọn thiết bị chống sét RJ45 cho camera IP
Khi lựa chọn bộ chống sét mạng cho camera IP, không nên chỉ căn cứ vào hình dáng hoặc giá bán. Cần đối chiếu thông số điện, khả năng truyền dữ liệu, chuẩn PoE và môi trường sử dụng.

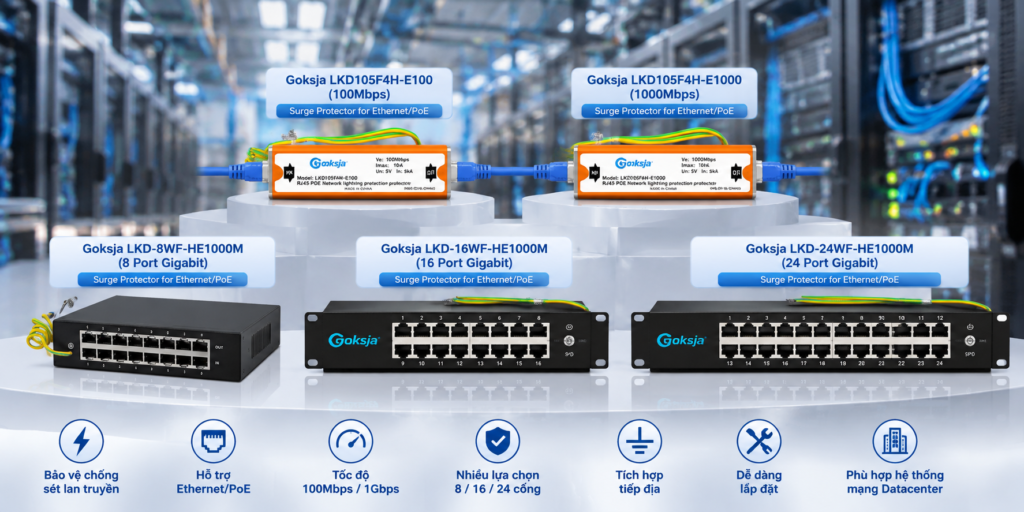

Tốc độ Ethernet 100 Mbps, Gigabit hay 10 Gigabit
Thiết bị bảo vệ phải tương thích với tốc độ tối đa của đường truyền.
- Fast Ethernet 100 Mbps Goksja LKD105F4H-E100 (100Mbps): Phù hợp với các tuyến mạng chỉ hoạt động ở tốc độ 100 Mbps nếu thiết bị bảo vệ được thiết kế đúng cho ứng dụng này.
- Gigabit Ethernet 1 Gbps Goksja LKD105F4H-E1000 (1000mbps): Nên chọn SPD hỗ trợ Gigabit và bảo vệ đầy đủ các cặp dây được sử dụng cho truyền dữ liệu.
- Nhiều cổng Gigabit Ethernet GoksjaLKD-16WF-HE1000M (16 Port Gigabit), LKD-24WF-HE1000M (16 Port Gigabit).: Cần chọn sản phẩm có thông số phù hợp với số lượng thiết bị và yêu cầu truyền dẫn của mạng 1GbE.
Với hệ thống camera hiện đại, lựa chọn SPD hỗ trợ Gigabit Ethernet thường là phương án đáng cân nhắc nếu camera, switch và hạ tầng cáp đều hỗ trợ tốc độ này.
Khả năng tương thích nguồn PoE
Camera IP có thể sử dụng PoE, PoE+ hoặc các chuẩn PoE công suất cao hơn. Vì vậy, bộ chống sét phải tương thích với điện áp hoạt động, dòng điện và phương thức cấp nguồn của thiết bị.
Khi chọn SPD cho camera PoE, cần kiểm tra:
- Chuẩn PoE được hỗ trợ.
- Điện áp hoạt động liên tục tối đa của thiết bị bảo vệ.
- Dòng điện cho phép đi qua.
- Khả năng truyền nguồn trên các cặp dây theo cấu hình PoE tương ứng.
- Khả năng tương thích với camera và switch PoE đang sử dụng.
Không nên mặc định mọi bộ chống sét RJ45 đều hỗ trợ PoE hoặc PoE công suất cao. Cần đối chiếu tài liệu kỹ thuật của đúng model trước khi lắp đặt.
Khả năng chịu dòng xung và mức điện áp bảo vệ
Các thông số quan trọng gồm dòng phóng điện danh định, dòng phóng điện cực đại và mức điện áp bảo vệ. Những thông số này cần được đánh giá theo dạng sóng thử nghiệm và điều kiện công bố của nhà sản xuất.
Không nên chọn thiết bị chỉ dựa vào một con số dòng xung lớn mà bỏ qua điện áp bảo vệ, khả năng tương thích với đường truyền và yêu cầu tiếp địa. Thông số càng phù hợp với rủi ro của công trình thì phương án bảo vệ càng có cơ sở kỹ thuật.
Tương thích cáp CAT5e, CAT6 và CAT6A
Bộ chống sét cần tương thích với loại cáp và tốc độ truyền dẫn của hệ thống. Với mạng Gigabit hoặc tốc độ cao hơn, cần chú ý khả năng bảo toàn chất lượng tín hiệu, cấu trúc đấu nối và các thông số điện của thiết bị.
Nếu sử dụng cáp CAT6 hoặc CAT6A, hãy kiểm tra rõ băng thông hỗ trợ của SPD thay vì chỉ căn cứ vào loại đầu RJ45.
Khả năng chống bụi và nước
Thiết bị lắp ngoài trời cần có vỏ bảo vệ phù hợp hoặc được đặt trong hộp kỹ thuật có cấp bảo vệ thích hợp.
Các mức IP65, IP66 hoặc IP67 có thể được xem xét tùy môi trường và thiết kế lắp đặt. Tuy nhiên, cấp IP của hộp không tự động bảo đảm toàn bộ cụm lắp đặt đạt cùng cấp bảo vệ nếu các đầu cáp, gioăng hoặc vị trí xuyên vỏ không được xử lý đúng cách.
Khả năng nối đất và liên kết đẳng thế
Thiết bị chống sét RJ45 cần được kết nối với hệ thống tiếp địa hoặc liên kết đẳng thế theo hướng dẫn của nhà sản xuất. Đường nối đất nên ngắn, trực tiếp và có trở kháng thấp ở tần số xung.
Không nên tự ý đấu dây tiếp địa vào các đường ống, kết cấu kim loại hoặc điểm nối đất không được xác nhận phù hợp. Thiết kế và kiểm tra tiếp địa cần tuân thủ tiêu chuẩn áp dụng tại công trình.
Tiêu chuẩn kỹ thuật
Khi lựa chọn SPD cho đường truyền Ethernet, nên kiểm tra các tiêu chuẩn thử nghiệm và chứng nhận được công bố trong tài liệu kỹ thuật, chẳng hạn IEC 61643-21 khi phù hợp với loại thiết bị và ứng dụng.
Không nên suy luận rằng mọi sản phẩm có đầu RJ45 đều đáp ứng cùng một tiêu chuẩn hoặc có cùng mức bảo vệ.
Bảng tiêu chí lựa chọn bộ chống sét RJ45 cho camera IP
| Tiêu chí | Nội dung cần kiểm tra |
|---|---|
| Tốc độ mạng | 100 Mbps hoặc 1 Gbps theo hệ thống |
| Chuẩn PoE | PoE, PoE+ hoặc chuẩn PoE công suất cao hơn |
| Điện áp hoạt động | Phù hợp với điện áp tín hiệu và nguồn PoE |
| Dòng xung | Đối chiếu thông số In, Imax và dạng sóng thử nghiệm |
| Mức điện áp bảo vệ | Phù hợp với yêu cầu bảo vệ cổng mạng |
| Loại cáp | CAT5e, CAT6 hoặc CAT6A và băng thông tương ứng |
| Môi trường | Lắp trong nhà, ngoài trời hoặc trong hộp kỹ thuật |
| Tiếp địa | Có phương án nối đất và liên kết đẳng thế phù hợp |
| Tiêu chuẩn | Kiểm tra tiêu chuẩn thử nghiệm và chứng nhận của sản phẩm |
Các giá trị cụ thể cần căn cứ vào thông số kỹ thuật của model được chọn và mức độ rủi ro của công trình.
Giải pháp bảo vệ toàn diện cho hệ thống camera giám sát
Bảo vệ cổng RJ45 chỉ là một phần trong phương án chống sét và bảo vệ xung điện cho hệ thống camera. Để giảm nguy cơ hư hỏng trên diện rộng, cần đánh giá các đường dẫn điện và giao diện kết nối của toàn bộ hệ thống.
Bảo vệ camera IP ngoài trời
Sử dụng SPD phù hợp với camera và chuẩn PoE, bố trí tại vị trí được thiết kế và thực hiện tiếp địa đúng kỹ thuật. Với camera lắp trên cột cao hoặc tại khu vực có nguy cơ sét lớn, cần xem xét thêm phương án bảo vệ sét tổng thể cho công trình và kết cấu lắp đặt.
Bảo vệ switch PoE và thiết bị mạng trung tâm
Các đường cáp từ camera ngoài trời cần được đánh giá nguy cơ trước khi đi vào switch PoE. Có thể sử dụng SPD tại tủ mạng hoặc điểm chuyển tiếp cáp theo thiết kế.
Tủ rack và các thành phần kim loại cần được liên kết đẳng thế theo phương án kỹ thuật của hệ thống. Điều này giúp giảm chênh lệch điện thế giữa các thiết bị trong cùng khu vực.
Bảo vệ đầu ghi NVR và đường truyền hình ảnh
NVR thường kết nối với mạng LAN, nguồn điện và màn hình thông qua HDMI hoặc VGA. Vì vậy, ngoài đường mạng, cần xem xét nguy cơ xung điện trên các đường cấp nguồn và giao diện kết nối khác.
Thiết bị bảo vệ phải được chọn riêng theo từng loại đường truyền. Bộ chống sét RJ45 không thể thay thế thiết bị bảo vệ nguồn AC hoặc thiết bị bảo vệ đường HDMI/VGA chuyên dụng.
Bảo vệ nguồn điện cho tủ camera
Switch PoE, NVR và thiết bị mạng vẫn chịu ảnh hưởng của xung điện lan truyền qua nguồn điện AC. Tùy cấu trúc phân phối điện và đánh giá rủi ro, công trình có thể cần phối hợp thiết bị chống sét lan truyền tại tủ điện và cấp bảo vệ phù hợp tại tủ thiết bị.
Việc lựa chọn, phối hợp và lắp đặt SPD nguồn điện cần được thực hiện theo thiết kế điện và các tiêu chuẩn áp dụng.
Bảo vệ các đường tín hiệu phụ trợ
Nếu hệ thống sử dụng đường điều khiển RS485 cho camera PTZ, dây báo động, cảm biến hoặc các đường truyền tín hiệu đồng khác, cần xem xét bảo vệ riêng cho từng giao diện. Không nên chỉ bảo vệ Ethernet rồi mặc định toàn bộ hệ thống đã được bảo vệ.
Những lưu ý khi lắp đặt thiết bị chống sét RJ45
Để hạn chế lỗi thi công và tăng độ tin cậy của hệ thống, cần chú ý các điểm sau:
- Kiểm tra đúng đầu vào, đầu ra và chiều kết nối theo hướng dẫn của nhà sản xuất.
- Xác nhận thiết bị hỗ trợ đúng tốc độ Ethernet và chuẩn PoE đang sử dụng.
- Lắp đặt tại vị trí thuận tiện cho kiểm tra, thay thế và bảo trì.
- Giữ đường nối đất ngắn, trực tiếp và phù hợp với thiết kế tiếp địa.
- Bảo đảm hộp kỹ thuật ngoài trời chống nước, chống bụi và chống ăn mòn phù hợp.
- Kiểm tra kết nối mạng, nguồn PoE và chất lượng hình ảnh sau khi hoàn thành.
- Kiểm tra định kỳ tình trạng thiết bị bảo vệ sau các sự kiện giông sét lớn hoặc khi hệ thống có dấu hiệu bất thường.
Lưu ý an toàn: Thiết bị chống sét lan truyền không thay thế hệ thống chống sét trực tiếp, hệ thống tiếp địa công trình hoặc các biện pháp an toàn điện khác. Với tuyến cáp ngoài trời, cột camera cao hoặc công trình có nguy cơ sét lớn, cần có đơn vị chuyên môn đánh giá và thiết kế phương án bảo vệ tổng thể.
Câu hỏi thường gặp về thiết bị chống sét RJ45 cho camera IP
Camera IP có cần lắp thiết bị chống sét RJ45 không?
Camera IP ngoài trời nên được xem xét bảo vệ bằng SPD phù hợp vì cáp Ethernet có thể chịu ảnh hưởng của xung điện do sét cảm ứng và chênh lệch điện thế. Mức độ cần thiết và cấu hình bảo vệ phụ thuộc vào vị trí lắp đặt, chiều dài cáp, cấu trúc tiếp địa và mức độ rủi ro của công trình.
Thiết bị chống sét RJ45 có cần nối đất không?
Có. Với loại SPD sử dụng đường thoát xung về đất, kết nối tiếp địa hoặc liên kết đẳng thế đúng kỹ thuật là yếu tố quan trọng để thiết bị hoạt động hiệu quả. Cần thực hiện theo hướng dẫn của nhà sản xuất và thiết kế tiếp địa của công trình.
Bộ chống sét RJ45 có ảnh hưởng đến tốc độ mạng không?
Thiết bị được thiết kế đúng cho tốc độ mạng và lắp đặt đúng kỹ thuật sẽ giúp hạn chế ảnh hưởng đến tín hiệu Ethernet. Tuy nhiên, SPD không tương thích hoặc có thông số truyền dẫn không phù hợp có thể làm suy giảm chất lượng kết nối.
Bộ chống sét RJ45 có dùng được cho camera PoE không?
Có, nếu sản phẩm được công bố hỗ trợ chuẩn PoE và mức công suất tương ứng. Trước khi sử dụng, cần kiểm tra điện áp hoạt động, dòng điện cho phép, cấu trúc truyền nguồn và tốc độ Ethernet.
Nên lắp bộ chống sét RJ45 ở một đầu hay cả hai đầu cáp?
Với tuyến cáp đồng ngoài trời có nguy cơ cao, bảo vệ tại cả đầu camera và đầu switch thường là phương án đáng cân nhắc. Việc triển khai cụ thể cần dựa trên đánh giá rủi ro, hệ thống tiếp địa và đặc điểm của tuyến cáp.
Bộ chống sét RJ45 có bảo vệ được camera khi sét đánh trực tiếp không?
Không nên coi SPD RJ45 là biện pháp bảo vệ đầy đủ trước sét đánh trực tiếp. Với công trình có nguy cơ cao, cần thiết kế hệ thống chống sét trực tiếp, tiếp địa, liên kết đẳng thế và bảo vệ xung điện cho các đường nguồn, đường tín hiệu theo tiêu chuẩn phù hợp.
Kết luận
Thiết bị chống sét lan truyền RJ45 là thành phần quan trọng cần xem xét khi thiết kế hệ thống camera IP, đặc biệt với các tuyến cáp Ethernet đi ngoài trời hoặc kết nối giữa những khu vực có điều kiện tiếp địa khác nhau.
Để lựa chọn đúng thiết bị, cần đánh giá tốc độ mạng, chuẩn PoE, khả năng chịu dòng xung, cấp bảo vệ môi trường và phương án tiếp địa. Bên cạnh đó, bảo vệ camera, switch PoE, NVR và nguồn điện cần được phối hợp thành một giải pháp tổng thể thay vì chỉ tập trung vào một cổng kết nối.
