Hệ thống camera IP ngày càng được sử dụng rộng rãi tại nhà ở, văn phòng, nhà xưởng, trường học, cửa hàng, bãi đỗ xe và các công trình giám sát an ninh. Tuy nhiên, trong quá trình vận hành, hệ thống camera có thể bị ảnh hưởng bởi sét đánh trực tiếp vào công trình, sét lan truyền qua đường dây điện hoặc các xung điện áp đột biến xuất hiện trên đường truyền mạng Ethernet.
Những sự cố này có thể làm hỏng camera IP, switch PoE, đầu ghi NVR, thiết bị mạng và các cổng kết nối quan trọng, gây gián đoạn giám sát và phát sinh chi phí sửa chữa, thay thế thiết bị.
Thiết bị chống sét lan truyền cho hệ thống camera IP, chẳng hạn như thiết bị 1 cổng Gigabit Goksja LKD105F4H-E1000 cho tới 24 Port Gigabit Goksja LKD-24WF-HE1000M là giải pháp giúp hạn chế tác động của các xung quá áp, bảo vệ thiết bị đầu cuối và nâng cao độ ổn định của hệ thống. Việc lựa chọn đúng loại thiết bị chống sét, kết hợp với hệ thống tiếp địa và phương án lắp đặt phù hợp, sẽ góp phần bảo vệ hệ thống camera hiệu quả hơn, đặc biệt tại các công trình có camera lắp ngoài trời hoặc đường cáp đi qua khu vực có nguy cơ sét cao.
Thiết bị chống sét lan truyền cho hệ thống camera IP là gì?
Thiết bị chống sét lan truyền, thường được gọi là SPD (Surge Protective Device), là thiết bị được thiết kế để hạn chế điện áp quá độ và dẫn dòng xung xuống hệ thống tiếp địa theo thiết kế bảo vệ, từ đó giảm năng lượng xung tác động lên các thiết bị điện và điện tử được bảo vệ.
Đối với hệ thống camera IP, thiết bị chống sét lan truyền thường được sử dụng trên hai đường kết nối chính:
- Đường truyền mạng Ethernet: Bảo vệ các đường tín hiệu mạng giữa camera IP, switch mạng và switch PoE.
- Đường cấp nguồn: Bảo vệ đường nguồn điện cấp cho camera, switch, đầu ghi và các thiết bị liên quan, tùy theo cấu trúc hệ thống.
Đối với camera IP sử dụng công nghệ PoE, nguồn điện và tín hiệu dữ liệu cùng truyền trên cáp mạng Ethernet. Vì vậy, cần lựa chọn thiết bị chống sét chuyên dụng cho đường Ethernet/PoE, tương thích với tốc độ mạng và công suất cấp nguồn của hệ thống.
Cần lưu ý rằng thiết bị chống sét lan truyền không có nghĩa là bảo vệ tuyệt đối trước mọi trường hợp sét đánh. Hiệu quả bảo vệ phụ thuộc vào việc lựa chọn SPD, hệ thống tiếp địa, liên kết đẳng thế, cách đi dây và phối hợp bảo vệ tổng thể của công trình.
Tại sao cần lắp thiết bị chống sét lan truyền cho hệ thống camera IP?
Hạn chế hư hỏng camera IP do xung quá áp
Camera IP lắp ngoài trời thường được kết nối với switch PoE thông qua các tuyến cáp mạng kéo dài từ vài chục đến hàng trăm mét. Khi xảy ra sét đánh gần khu vực lắp đặt, xung điện áp có thể cảm ứng lên đường cáp và truyền đến cổng mạng của camera hoặc switch.
Thiết bị chống sét lan truyền phù hợp giúp hạn chế xung quá áp trên đường tín hiệu, giảm nguy cơ hư hỏng cổng Ethernet và các linh kiện điện tử bên trong camera.
Bảo vệ switch PoE và thiết bị mạng
Switch PoE vừa truyền dữ liệu vừa cấp nguồn cho camera IP. Nếu một camera hoặc tuyến cáp bị ảnh hưởng bởi xung điện áp, sự cố có thể tác động đến cổng PoE và các thiết bị kết nối khác, tùy theo đường lan truyền của xung và cấu trúc hệ thống.
Lắp thiết bị chống sét tại các điểm phù hợp giúp giảm nguy cơ hư hỏng switch PoE, switch mạng, bộ chuyển đổi quang điện và thiết bị đầu cuối.
Giảm thời gian gián đoạn hệ thống giám sát
Đối với nhà máy, kho hàng, tòa nhà văn phòng và hệ thống giám sát giao thông, việc camera ngừng hoạt động có thể ảnh hưởng đến công tác quản lý, an ninh và truy xuất hình ảnh.
Giải pháp chống sét lan truyền giúp giảm nguy cơ gián đoạn do xung quá áp, qua đó góp phần duy trì hoạt động ổn định của hệ thống camera.
Tiết kiệm chi phí bảo trì và thay thế
Chi phí khắc phục sự cố không chỉ bao gồm camera bị hỏng mà còn có thể liên quan đến switch PoE, đầu ghi NVR, hệ thống cáp và nhân công kiểm tra, thi công lại.
Đầu tư thiết bị chống sét phù hợp ngay từ đầu là một biện pháp phòng ngừa giúp giảm rủi ro hư hỏng và chi phí vận hành trong dài hạn.
Các loại thiết bị chống sét lan truyền dùng cho camera IP
Thiết bị chống sét đường mạng Ethernet/PoE
Đây là loại thiết bị được lắp nối tiếp trên tuyến cáp mạng để hạn chế xung quá áp tác động lên đường truyền Ethernet.
Khi lựa chọn, cần quan tâm đến các thông số:
- Chuẩn Ethernet hỗ trợ: 10/100 Mbps, Gigabit Ethernet 10/100/1000 Mbps hoặc tốc độ cao hơn theo yêu cầu.
- Khả năng tương thích với PoE: IEEE 802.3af, 802.3at hoặc 802.3bt tùy công suất cấp nguồn.
- Điện áp làm việc liên tục và mức bảo vệ điện áp phù hợp với đường tín hiệu.
- Khả năng chịu dòng xung, kiểu đầu nối RJ45 và phương thức lắp đặt.
- Khả năng kết nối tiếp địa và hướng dẫn phối hợp bảo vệ của nhà sản xuất.
Không nên sử dụng thiết bị chống sét Ethernet không hỗ trợ PoE cho tuyến cáp vừa truyền dữ liệu vừa cấp nguồn nếu thông số của nhà sản xuất không cho phép.
Thiết bị chống sét đường nguồn điện
Loại SPD này được lắp trên đường cấp nguồn AC hoặc DC phù hợp với thiết kế của hệ thống, nhằm hạn chế xung quá áp truyền theo đường điện.
Đối với hệ thống camera sử dụng switch PoE đặt trong tủ mạng, cần xem xét bảo vệ đường nguồn AC cấp cho switch. Nếu camera sử dụng nguồn DC riêng, phải chọn thiết bị bảo vệ phù hợp với điện áp và đặc tính của nguồn DC.
Việc lựa chọn SPD nguồn cần căn cứ vào sơ đồ điện, hệ thống chống sét hiện hữu và yêu cầu của tiêu chuẩn áp dụng cho công trình.
Thiết bị chống sét cho hệ thống camera kết hợp cáp quang
Cáp quang truyền tín hiệu bằng ánh sáng và không dẫn dòng điện như cáp đồng. Vì vậy, sử dụng cáp quang cho tuyến truyền dẫn đường dài có thể giúp cách ly điện giữa các khu vực, giảm nguy cơ xung điện lan truyền qua đường dữ liệu.
Tuy nhiên, nếu camera vẫn sử dụng nguồn điện đồng hoặc PoE tại vị trí lắp đặt, đường nguồn này vẫn cần được xem xét bảo vệ. Các thiết bị mạng, media converter và switch đặt ở hai đầu tuyến cũng phải được đánh giá theo sơ đồ kết nối thực tế.
Cách lựa chọn thiết bị chống sét lan truyền cho hệ thống camera IP
Để lựa chọn đúng thiết bị chống sét, cần xem xét loại camera, phương thức cấp nguồn, tốc độ truyền dữ liệu, chiều dài tuyến cáp và môi trường lắp đặt.
Xác định camera sử dụng PoE hay nguồn riêng
Nếu camera IP sử dụng PoE, hãy chọn SPD chuyên dụng cho Ethernet/PoE, tương thích với chuẩn PoE và công suất thực tế.
Nếu camera sử dụng nguồn DC riêng, cần đánh giá riêng đường mạng Ethernet và đường cấp nguồn DC. Không nên mặc định rằng thiết bị chống sét trên đường mạng có thể thay thế thiết bị bảo vệ đường nguồn.
Lựa chọn theo tốc độ truyền dữ liệu
Thiết bị chống sét cần tương thích với tốc độ Ethernet của hệ thống. Với camera Gigabit, nên chọn SPD hỗ trợ Gigabit Ethernet để hạn chế ảnh hưởng đến khả năng truyền dữ liệu.
Nếu hệ thống có yêu cầu tốc độ cao hơn, cần kiểm tra thông số kỹ thuật cụ thể của SPD, bao gồm băng thông, cấu trúc dây dẫn và mức suy hao tín hiệu.
Lựa chọn theo vị trí lắp đặt
- Camera trong nhà: Đánh giá nguy cơ xung quá áp theo chiều dài tuyến cáp, hệ thống điện và môi trường công trình.
- Camera ngoài trời: Ưu tiên xem xét bảo vệ tại điểm chuyển tiếp giữa tuyến cáp ngoài trời và thiết bị bên trong công trình, đồng thời đánh giá nhu cầu bảo vệ tại camera.
- Camera trên cột cao hoặc khu vực trống trải: Cần đánh giá rủi ro sét và phối hợp với hệ thống chống sét, tiếp địa của công trình.
- Hệ thống camera đường dài: Cân nhắc truyền dẫn bằng cáp quang để giảm rủi ro lan truyền xung qua tuyến dữ liệu đồng.
Kiểm tra thông số kỹ thuật và khả năng tiếp địa
Trước khi mua, cần kiểm tra điện áp bảo vệ, khả năng chịu dòng xung, chuẩn kết nối, dải nhiệt độ hoạt động, cấp bảo vệ vỏ thiết bị và yêu cầu tiếp địa.
Không nên chỉ lựa chọn dựa trên giá thành hoặc hình thức sản phẩm. Một SPD có thông số phù hợp với tuyến cáp và được lắp đặt đúng kỹ thuật sẽ có giá trị hơn thiết bị không rõ thông số hoặc không phù hợp với hệ thống.

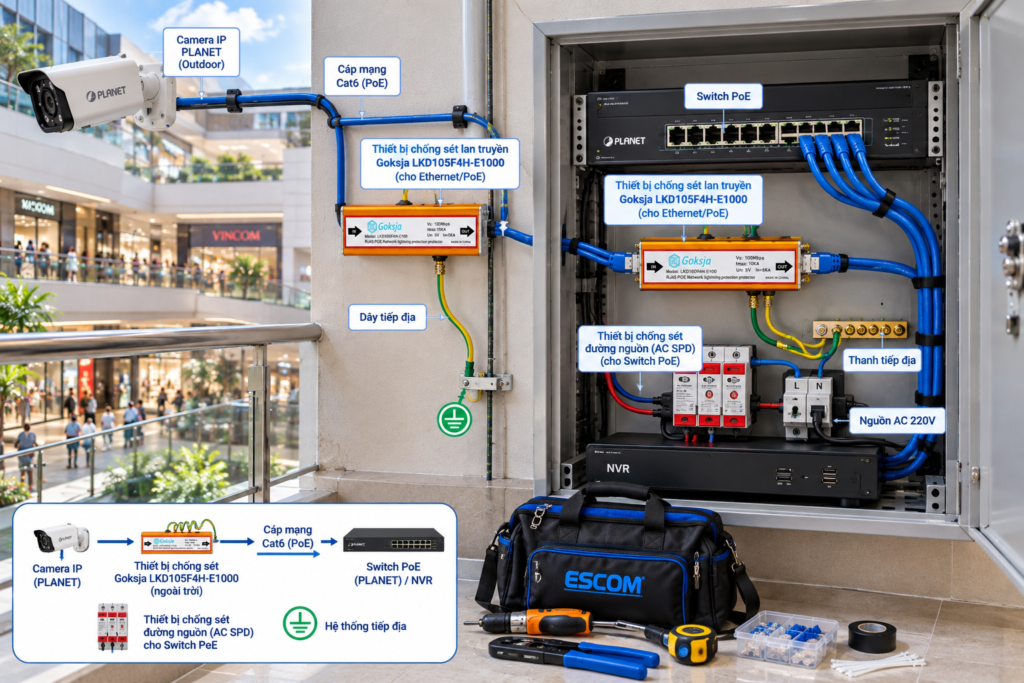

Cách lắp đặt thiết bị chống sét lan truyền cho camera IP cơ bản

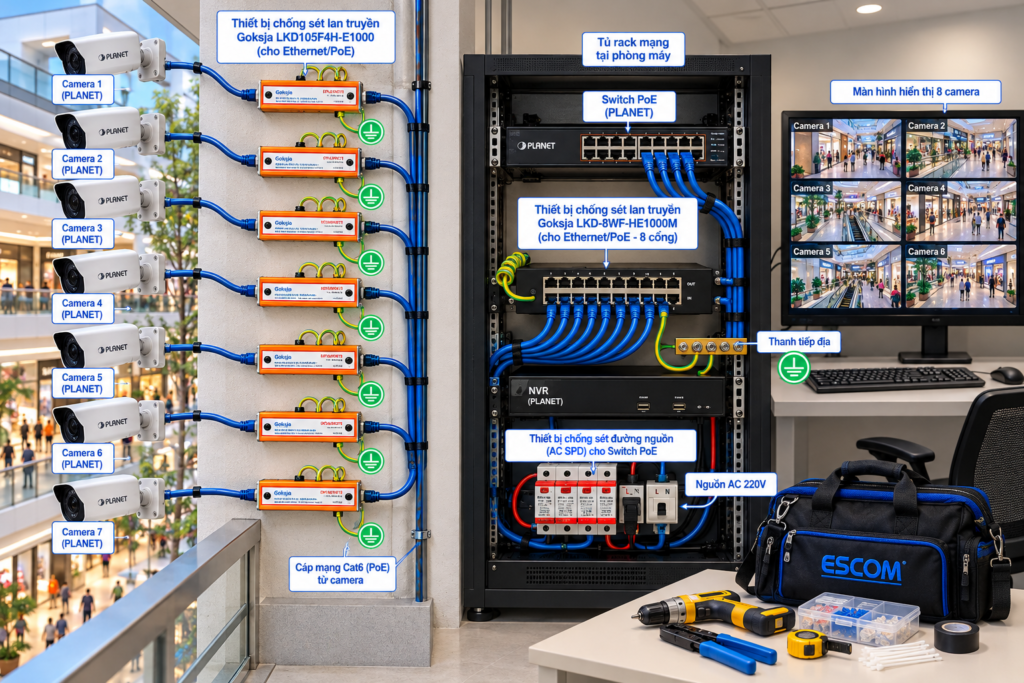

Phương án lắp đặt phụ thuộc vào sơ đồ mạng, vị trí camera, cách cấp nguồn và cấu trúc tiếp địa của công trình. Với camera PoE ngoài trời, có thể tham khảo mô hình kết nối cơ bản sau:
Sơ đồ kết nối:
Camera IP ngoài trời → Thiết bị chống sét Ethernet/PoE → Cáp mạng → Switch PoE/NVR hoặc mạng nội bộ.
Nên có thêm thiết bị chống sét SPD ở phía tủ mạng và thiết bị bảo vệ đường nguồn cho switch PoE để nâng cao hiệu quả.
Bước 1: Khảo sát tuyến cáp và xác định điểm bảo vệ
Kiểm tra vị trí camera, chiều dài cáp, tuyến cáp đi ngoài trời hay trong nhà, vị trí switch PoE và hệ thống tiếp địa hiện có.
Xác định các điểm có nguy cơ xung điện áp xâm nhập, đặc biệt tại vị trí tuyến cáp ngoài trời đi vào tòa nhà hoặc kết nối với thiết bị mạng trong tủ rack.
Bước 2: Lắp thiết bị chống sét trên đường Ethernet
Lắp SPD theo đúng sơ đồ kết nối và hướng dẫn của nhà sản xuất. Thiết bị cần được đấu đúng phía đường cáp và phía thiết bị cần bảo vệ nếu sản phẩm quy định đầu LINE và EQUIPMENT.
Đối với tuyến camera PoE, cần đảm bảo SPD hỗ trợ PoE và không làm gián đoạn nguồn cấp cho camera.
Bước 3: Kết nối tiếp địa đúng kỹ thuật
Đây là bước quan trọng ảnh hưởng trực tiếp đến hiệu quả bảo vệ. Đầu tiếp địa của SPD cần được kết nối theo hướng dẫn nhà sản xuất vào hệ thống tiếp địa phù hợp của công trình.
Dây nối cần được bố trí ngắn, thẳng nhất có thể và có tiết diện phù hợp theo thiết kế. Tránh đi dây tiếp địa vòng vèo hoặc kéo dài không cần thiết vì có thể làm tăng điện áp xuất hiện trên đường nối khi có dòng xung lớn.
Không nên tự đóng cọc tiếp địa riêng hoặc nối vào đường ống nước, kết cấu kim loại bất kỳ khi chưa có đánh giá kỹ thuật. Việc liên kết với hệ thống tiếp địa hiện hữu phải tuân thủ yêu cầu an toàn điện và chống sét của công trình.
Bước 4: Kiểm tra thiết bị và hoạt động của camera
Sau khi lắp đặt, kiểm tra các kết nối mạng, trạng thái cấp nguồn PoE, khả năng truyền hình ảnh, kết nối về NVR hoặc phần mềm quản lý camera.
Đồng thời, kiểm tra các mối nối, dây tiếp địa, tình trạng vỏ thiết bị và chỉ thị trạng thái SPD nếu có. Thiết bị đã chịu xung lớn hoặc có dấu hiệu hư hỏng cần được kiểm tra và thay thế theo hướng dẫn của nhà sản xuất.
Lưu ý an toàn: Việc lắp đặt SPD trên đường nguồn điện AC, hệ thống chống sét trực tiếp và tiếp địa công trình nên do người có chuyên môn thực hiện. Không thao tác trên mạch điện đang mang điện nếu không đủ năng lực và điều kiện an toàn.
Lợi ích khi sử dụng thiết bị chống sét lan truyền cho hệ thống camera IP
Lắp đặt thiết bị chống sét lan truyền đúng kỹ thuật mang lại nhiều lợi ích thiết thực:
- Bảo vệ thiết bị: Giảm nguy cơ hư hỏng camera IP, switch PoE và các cổng mạng do xung quá áp.
- Tăng độ ổn định: Hạn chế sự cố liên quan đến xung điện lan truyền trên đường tín hiệu và đường nguồn.
- Giảm chi phí sửa chữa: Hạn chế việc thay thế thiết bị, khắc phục sự cố và thi công lại đường cáp.
- Duy trì giám sát an ninh: Giảm nguy cơ mất hình ảnh do hư hỏng thiết bị, đặc biệt tại các công trình cần giám sát liên tục.
- Tăng độ tin cậy của hệ thống: Kết hợp với tiếp địa, bảo vệ nguồn và thiết kế cáp phù hợp để xây dựng hệ thống camera có khả năng chống chịu tốt hơn trước các rủi ro điện.
Cần nhấn mạnh rằng SPD chỉ là một phần trong giải pháp bảo vệ tổng thể. Thiết bị không thể thay thế hệ thống chống sét trực tiếp, hệ thống tiếp địa, liên kết đẳng thế hoặc các biện pháp bảo vệ điện khác khi công trình có yêu cầu.
Những lưu ý quan trọng khi triển khai chống sét cho camera IP
Để nâng cao hiệu quả bảo vệ, cần lưu ý một số nguyên tắc:
- Sử dụng SPD đúng loại, đúng điện áp và tương thích với Ethernet/PoE của hệ thống.
- Đánh giá cả đường tín hiệu mạng và đường cấp nguồn, không chỉ bảo vệ riêng camera.
- Ưu tiên bố trí bảo vệ tại các điểm chuyển tiếp của tuyến cáp ngoài trời và các vị trí theo thiết kế chống sét.
- Đảm bảo kết nối tiếp địa đúng kỹ thuật, đồng thời phối hợp với hệ thống tiếp địa chung của công trình.
- Cân nhắc sử dụng cáp quang cho tuyến truyền dẫn xa hoặc giữa các khu vực có nguy cơ chênh lệch điện thế.
- Kiểm tra định kỳ tình trạng SPD, dây nối, đầu cáp và thiết bị mạng sau các sự kiện thời tiết có nguy cơ sét cao.
Lời kết
Thiết bị chống sét lan truyền cho hệ thống camera IP là thành phần quan trọng giúp giảm nguy cơ hư hỏng thiết bị và gián đoạn giám sát do xung quá áp. Để đạt hiệu quả bảo vệ, cần lựa chọn SPD phù hợp với camera PoE hoặc camera dùng nguồn riêng, đáp ứng tốc độ truyền dữ liệu, đồng thời lắp đặt đúng kỹ thuật và kết hợp với hệ thống tiếp địa của công trình.
Đối với nhà ở, văn phòng, nhà xưởng, trung tâm thương mại và các dự án camera ngoài trời, việc đầu tư giải pháp chống sét ngay từ giai đoạn thiết kế sẽ giúp nâng cao độ tin cậy và giảm chi phí vận hành lâu dài.
Hãy lựa chọn thiết bị chống sét lan truyền có thông số kỹ thuật rõ ràng, phù hợp với hệ thống camera thực tế và được triển khai theo hướng dẫn của nhà sản xuất cùng các tiêu chuẩn áp dụng cho công trình.
