Bộ kéo dài HDMI qua cáp quang 4K@60Hz là giải pháp truyền tín hiệu hình ảnh và âm thanh HDMI từ thiết bị nguồn đến màn hình ở khoảng cách xa thông qua cáp quang. Công nghệ này phù hợp với phòng họp, trung tâm điều khiển, trung tâm thương mại, hệ thống trình chiếu, phòng đào tạo và các công trình cần truyền tín hiệu giữa những khu vực cách xa nhau.
So với việc sử dụng cáp HDMI 4K@60Hz thông thường, bộ kéo dài HDMI 4K@60Hz qua cáp quang có thể hỗ trợ khoảng cách truyền dẫn lớn hơn, giảm ảnh hưởng của nhiễu điện từ và phù hợp với các tuyến cáp đi âm tường, đi ngầm hoặc kết nối giữa các tòa nhà.
Bài viết này sẽ giúp bạn tìm hiểu nguyên lý hoạt động, ưu điểm, ứng dụng, cách lắp đặt và cách lựa chọn bộ kéo dài HDMI qua cáp quang phù hợp với nhu cầu thực tế.
Bộ kéo dài HDMI 4K@60Hz qua cáp quang là gì?
Bộ kéo dài HDMI qua cáp quang, tiếng Anh là HDMI over Fiber Extender, là thiết bị cho phép truyền tín hiệu HDMI từ nguồn phát đến màn hình thông qua đường truyền cáp quang. Một bộ thiết bị cơ bản thường gồm hai thành phần:
- HDMI Transmitter (TX) LENKENG LKV993: Bộ phát, nhận tín hiệu HDMI 4K@60Hz từ máy tính, đầu phát media, đầu thu truyền hình hoặc thiết bị trình chiếu.
- HDMI Receiver (RX) LENKENG LKV993: Bộ thu, nhận tín hiệu truyền qua cáp quang và xuất tín hiệu HDMI HDMI 4K@60Hz đến màn hình, máy chiếu hoặc thiết bị hiển thị.
2 thiết bị TX và RX được kết nối với nhau bằng cáp quang tương thích với thiết kế của bộ kéo dài. Tùy model, hệ thống có thể sử dụng cáp quang single-mode hoặc multimode, đầu nối LC hoặc loại đầu nối được nhà sản xuất quy định.
Bộ kéo dài HDMI qua cáp quang là thiết bị giúp truyền tín hiệu hình ảnh và âm thanh từ nguồn phát HDMI đến màn hình, máy chiếu hoặc hệ thống hiển thị ở khoảng cách xa. Thay vì chỉ sử dụng cáp HDMI thông thường, giải pháp này chuyển tín hiệu để truyền qua đường cáp quang, phù hợp với những công trình cần kết nối giữa các phòng, tầng hoặc khu vực cách xa nhau.
Công nghệ truyền dẫn bằng cáp quang đặc biệt hữu ích trong hệ thống trình chiếu chuyên nghiệp, phòng điều khiển, trung tâm giám sát, hội trường, trung tâm thương mại và hệ thống quảng cáo màn hình lớn.
Đối với các ứng dụng yêu cầu độ phân giải cao, bộ kéo dài HDMI quang LENKENG LKV993 hỗ trợ 4K@60Hz là một lựa chọn đáng chú ý. Thiết bị hỗ trợ truyền tín hiệu HDMI đường dài qua cáp quang single-mode, với khoảng cách công bố lên đến 40 km theo cấu hình phù hợp của nhà sản xuất.
- Độ phân giải: hỗ trợ HDMI lên đến 4K@60Hz.
- HDR: hỗ trợ HDR10.
- Truyền dẫn: sử dụng công nghệ truyền tín hiệu không nén theo công bố của nhà sản xuất.
- Khoảng cách: lên đến 40 km qua cáp quang single-mode với cấu hình phù hợp.
- Giao tiếp quang: sử dụng module SFP+ và đầu nối quang LC theo cấu hình sản phẩm.
- Kết nối mở rộng: hỗ trợ kết nối một-một và một-nhiều thông qua switch 10GbE tương thích.
- HDMI Loop Out: bộ phát hỗ trợ xuất HDMI vòng lặp để kết nối thêm màn hình tại vị trí nguồn.
- Điều khiển: hỗ trợ truyền tín hiệu IR hai chiều và RS-232.
- Âm thanh: hỗ trợ HDMI ARC; bộ nhận có cổng xuất âm thanh S/PDIF theo cấu hình sản phẩm.
- Điều khiển màn hình: hỗ trợ HDMI CEC.
- Bảo vệ: nhà sản xuất công bố các tính năng bảo vệ chống sét, chống xung điện và ESD.
Thông số và tính năng có thể khác nhau giữa các phiên bản LKV993. Khi đặt hàng, nên kiểm tra đúng mã thiết bị, module quang đi kèm và tài liệu kỹ thuật của phiên bản thực tế.

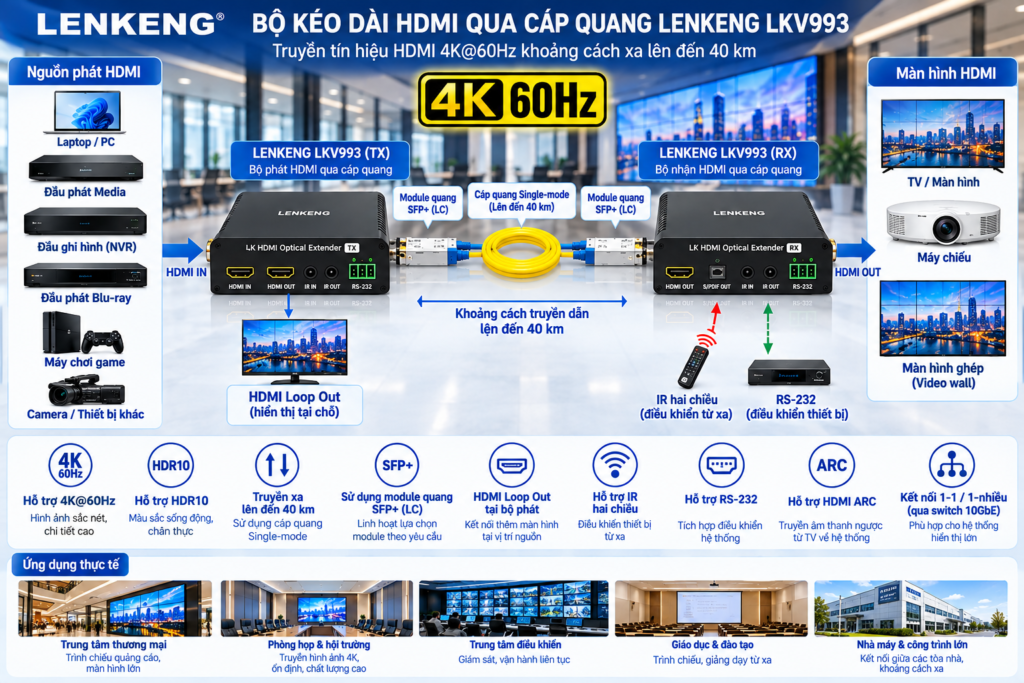

Sơ đồ kết nối bộ kéo dài HDMI quang LENKENG LKV993
Một hệ thống kết nối cơ bản có thể được triển khai như sau:
Nguồn phát HDMI → Bộ phát LENKENG LKV993 TX → Module quang → Cáp quang → Module quang → Bộ nhận LENKENG LKV993 RX → Màn hình HDMI.
Nguồn phát có thể là máy tính, đầu phát nội dung, đầu ghi hình hoặc thiết bị xử lý hình ảnh có đầu ra HDMI. Bộ phát nhận tín hiệu từ nguồn, chuyển sang đường truyền quang; bộ nhận khôi phục tín hiệu để đưa đến màn hình tại vị trí đích.
Với hệ thống nhiều màn hình, có thể xem xét phương án phân phối qua switch 10GbE tương thích theo hướng dẫn của nhà sản xuất. Cần xác định rõ số lượng bộ nhận, cấu hình mạng, khả năng tương thích và phương thức phân phối tín hiệu trước khi triển khai.
Vì sao nên sử dụng bộ kéo dài HDMI 4K@60Hz qua cáp quang?
Truyền tín hiệu HDMI ở khoảng cách xa
Cáp HDMI thông thường có giới hạn về chiều dài sử dụng ổn định, đặc biệt khi truyền tín hiệu độ phân giải cao. Khi cần kết nối nguồn phát ở phòng máy với màn hình tại sảnh lớn, phòng họp hoặc khu vực giám sát ở xa, việc sử dụng bộ kéo dài HDMI qua cáp quang giúp triển khai tuyến truyền dẫn dài hơn.
Với LENKENG LKV993, khoảng cách truyền dẫn được công bố lên đến 40 km qua cáp quang single-mode trong điều kiện tương thích. Khoảng cách thực tế cần căn cứ vào phiên bản thiết bị, module quang, loại cáp, đầu nối và thiết kế hệ thống.
Hỗ trợ hình ảnh độ phân giải 4K@60Hz
Độ phân giải 4K giúp hiển thị hình ảnh chi tiết hơn Full HD, phù hợp với màn hình lớn, nội dung quảng cáo chất lượng cao và các hệ thống giám sát, điều khiển cần quan sát nhiều chi tiết.
LENKENG LKV993 hỗ trợ tín hiệu HDMI lên đến 4K@60Hz và HDR10. Thiết bị tương thích HDMI 2.0, HDCP 1.4 và HDCP 2.2 theo thông tin của nhà sản xuất.
Để đạt được chất lượng hình ảnh mong muốn, nguồn phát, bộ kéo dài, màn hình, nội dung và toàn bộ đường truyền phải hỗ trợ các định dạng tương ứng.
Hạn chế ảnh hưởng của nhiễu điện từ trên đường truyền
Cáp quang truyền tín hiệu bằng ánh sáng, vì vậy đường truyền quang không dẫn nhiễu điện từ theo cách của cáp đồng. Đây là ưu điểm khi triển khai hệ thống trong nhà máy, phòng máy, tòa nhà lớn hoặc môi trường có nhiều thiết bị điện.
Tuy nhiên, nguồn cấp, thiết bị đầu cuối và các kết nối điện vẫn cần được lắp đặt đúng kỹ thuật, tiếp địa và bảo vệ phù hợp với điều kiện công trình.
Hỗ trợ mở rộng hệ thống hiển thị
Tùy cấu hình, một số bộ kéo dài HDMI qua cáp quang có thể hỗ trợ kết nối điểm-điểm, một nguồn đến nhiều bộ nhận thông qua switch tương thích hoặc mở rộng theo mô hình phân tầng.
LENKENG LKV993 hỗ trợ kết nối một-một, một-nhiều thông qua switch 10GbE phù hợp và hỗ trợ kết nối switch nối tầng theo cấu hình được nhà sản xuất hỗ trợ. Điều này hữu ích khi cần phân phối cùng một nguồn hình ảnh đến nhiều màn hình ở những khu vực khác nhau.
Ứng dụng thực tế của LENKENG LKV993
Hệ thống trình chiếu tại trung tâm thương mại
Trong trung tâm thương mại, nguồn phát nội dung có thể đặt tại phòng điều khiển trong khi màn hình quảng cáo nằm ở sảnh, hành lang hoặc khu vực khác. LENKENG LKV993 có thể được cân nhắc khi cần truyền nội dung 4K@60Hz trên tuyến cáp quang dài và phân phối hình ảnh theo cấu hình phù hợp.
Phòng điều khiển và trung tâm giám sát
Các phòng điều khiển thường sử dụng màn hình lớn để hiển thị thông tin vận hành, dữ liệu hoặc hình ảnh từ hệ thống giám sát. Bộ kéo dài HDMI quang giúp bố trí thiết bị nguồn và màn hình ở những vị trí riêng biệt mà không phải kéo cáp HDMI đồng thông thường trên toàn bộ tuyến đường dài.
Hội trường, phòng họp và cơ sở đào tạo
Tại hội trường hoặc phòng họp lớn, máy tính và thiết bị trình chiếu có thể đặt xa màn hình hoặc máy chiếu. Giải pháp HDMI qua cáp quang hỗ trợ xây dựng tuyến truyền dẫn dài, phù hợp với hệ thống trình chiếu độ phân giải cao.
Nhà máy, cơ sở hạ tầng và công trình quy mô lớn
Trong nhà máy hoặc công trình có khoảng cách kết nối xa, cáp quang giúp giảm ảnh hưởng của nhiễu điện từ trên tuyến truyền dẫn quang. Việc lựa chọn LENKENG LKV993 cần dựa trên khoảng cách, loại cáp, module quang và các yêu cầu về điều khiển, âm thanh của hệ thống.
Tổ chức sự kiện
Kết hợp LENKENG LKV993 cùng cáp quang dã chiến 4FO 200m có rulo 4FO-SM200-LC là giải pháp truyền dẫn lý tưởng cho âm thanh, hình ảnh trong các điều kiện môi trường khắc nghiệt và yêu cầu triển khai nhanh cho các buổi biểu diễn sự kiện. Giải pháp này hoạt động ổn định ngay cả trong môi trường ngoài trời, công trường hoặc điều kiện thời tiết phức tạp.
Hướng dẫn lựa chọn và lắp đặt bộ kéo dài HDMI qua cáp quang
Xác định độ phân giải và yêu cầu hình ảnh
Cần xác định nguồn phát và màn hình sử dụng Full HD, 4K@30Hz hay 4K@60Hz. Nếu hệ thống yêu cầu 4K@60Hz, hãy chọn bộ kéo dài hỗ trợ đúng độ phân giải và kiểm tra khả năng tương thích của toàn bộ thiết bị.
Lựa chọn loại cáp quang phù hợp
LENKENG LKV993 có cấu hình sử dụng cáp quang single-mode với module quang tương thích. Cần xác định loại sợi quang, đầu nối LC, thông số module và khoảng cách thực tế trước khi thi công. Không nên mặc định mọi loại cáp quang hoặc module SFP/SFP+ đều có thể sử dụng thay thế cho nhau.
Kiểm tra sơ đồ kết nối
Phân biệt đúng bộ phát TX và bộ nhận RX. Kiểm tra đường HDMI, nguồn cấp, module quang, đầu nối và hướng kết nối theo tài liệu kỹ thuật. Không tháo module quang khi thiết bị đang hoạt động nếu hướng dẫn của nhà sản xuất không cho phép.
Kiểm tra tín hiệu sau khi lắp đặt
Sau khi hoàn thành kết nối, kiểm tra hình ảnh ở độ phân giải mục tiêu, âm thanh, khả năng truyền tín hiệu điều khiển IR hoặc RS-232 nếu sử dụng, cũng như hoạt động của HDMI Loop Out và ARC khi cần. Với hệ thống nhiều màn hình, nên thử nghiệm từng nhánh trước khi đưa toàn bộ hệ thống vào vận hành.
So sánh giải pháp HDMI qua cáp quang với các phương án khác
Việc chọn phương án truyền HDMI phụ thuộc vào khoảng cách, độ phân giải, hạ tầng cáp và yêu cầu mở rộng.
- Cáp HDMI thông thường: phù hợp với khoảng cách ngắn, cách triển khai đơn giản.
- Bộ kéo dài HDMI qua cáp mạng: phù hợp với nhiều tuyến kết nối bằng cáp đồng trong phạm vi theo thông số từng model.
- Cáp HDMI quang chủ động: tích hợp phần truyền dẫn quang trong cáp, thuận tiện với một số kết nối điểm-điểm.
- Bộ kéo dài HDMI qua cáp quang như LENKENG LKV993: phù hợp khi cần truyền tín hiệu 4K@60Hz ở khoảng cách xa, có nhu cầu sử dụng các chức năng như HDMI Loop Out, IR, RS-232 hoặc phân phối nhiều điểm theo cấu hình hỗ trợ.
- HDMI over IP: phù hợp với hệ thống phân phối hình ảnh qua hạ tầng mạng, nhưng cần lựa chọn đúng thiết bị và kiến trúc truyền dẫn theo yêu cầu độ trễ, băng thông và chất lượng hình ảnh.
Không có một giải pháp duy nhất phù hợp với mọi công trình. Cần khảo sát thực tế và đối chiếu tài liệu kỹ thuật trước khi quyết định.
Escom – Tư vấn và triển khai giải pháp truyền dẫn tín hiệu
Escom cung cấp dịch vụ tư vấn, cung cấp thiết bị và triển khai các giải pháp hạ tầng mạng, truyền dẫn tín hiệu và hệ thống nghe nhìn cho doanh nghiệp.
Khi lựa chọn bộ kéo dài HDMI qua cáp quang LENKENG LKV993, Escom có thể hỗ trợ xác định nhu cầu độ phân giải, khoảng cách truyền dẫn, loại cáp quang, phương án kết nối và các thiết bị cần thiết để xây dựng hệ thống phù hợp với công trình.
Nếu doanh nghiệp đang cần truyền tín hiệu HDMI 4K@60Hz từ phòng máy đến màn hình ở khoảng cách xa, hãy liên hệ Escom để được tư vấn phương án kỹ thuật theo yêu cầu thực tế.
Lưu ý khi triển khai hệ thống HDMI qua cáp quang
Để hệ thống hoạt động ổn định, cần chú ý một số điểm sau:
- Chọn đúng bộ kéo dài theo độ phân giải, băng thông và khoảng cách cần thiết.
- Dùng cáp quang đúng loại, số sợi và đầu nối theo hướng dẫn của nhà sản xuất.
- Bảo vệ đầu nối quang khỏi bụi bẩn và tránh làm hỏng sợi quang khi thi công.
- Kiểm tra tính tương thích HDCP nếu nguồn phát sử dụng nội dung được bảo vệ bản quyền.
- Bố trí nguồn cấp và thiết bị đầu cuối tại vị trí thuận tiện cho bảo trì.
- Kiểm tra thực tế trước khi cố định hoặc đóng kín đường cáp âm tường.
- Phân biệt HDMI over Fiber Extender với cáp HDMI quang chủ động vì cách kết nối và khả năng tương thích có thể khác nhau.
Escom – Tư vấn giải pháp kéo dài HDMI cho doanh nghiệp
Escom cung cấp dịch vụ tư vấn và triển khai hạ tầng công nghệ, mạng LAN và các giải pháp kết nối tín hiệu cho doanh nghiệp. Với các công trình có nhu cầu truyền HDMI ở khoảng cách xa, việc lựa chọn thiết bị cần căn cứ vào loại nguồn phát, màn hình, độ phân giải, chiều dài cáp và môi trường thi công.
Giải pháp phù hợp có thể giúp:
- Truyền hình ảnh và âm thanh HDMI đến màn hình đặt xa.
- Tối ưu tuyến cáp trong phòng họp, hội trường và trung tâm điều khiển.
- Hỗ trợ thi công qua trần, tường hoặc giữa các khu vực.
- Giảm ảnh hưởng của nhiễu điện từ trên đường truyền quang.
- Tạo điều kiện thuận lợi cho quản lý và bảo trì hệ thống.
Liên hệ Escom để được tư vấn lựa chọn bộ kéo dài HDMI qua cáp quang phù hợp với yêu cầu thực tế của dự án.
Kết luận
Bộ kéo dài HDMI qua cáp quang là giải pháp hữu ích khi cần truyền hình ảnh và âm thanh ở khoảng cách xa, đặc biệt trong phòng họp, trung tâm thương mại, hệ thống trình chiếu và trung tâm điều khiển.
Để đạt hiệu quả, cần lựa chọn đúng độ phân giải, khoảng cách truyền dẫn, loại cáp quang, đầu nối và các tính năng điều khiển bổ sung. Nếu hệ thống cần phân phối nhiều nguồn phát đến nhiều màn hình, nên cân nhắc thêm giải pháp HDMI over IP hoặc hệ thống AV chuyên dụng.
