Trong các hệ thống trình chiếu hiện đại, nhu cầu truyền tải hình ảnh độ phân giải cao 4K@60Hz ở khoảng cách xa ngày càng phổ biến. Tuy nhiên, cáp HDMI thông thường có những giới hạn về chiều dài truyền dẫn, đặc biệt khi cần kết nối giữa máy tính, đầu phát, camera hoặc thiết bị xử lý hình ảnh với màn hình đặt cách xa hàng chục mét.
Thiết bị mở rộng HDMI 4K@60Hz qua cáp mạng LAN 120m, chẳng hạn như LENKENG LKV473 hoặc LENKENG LKV473KVM là giải pháp giúp truyền tín hiệu hình ảnh và âm thanh HDMI đến màn hình ở khoảng cách xa thông qua cáp mạng Cat5e, Cat6 hoặc loại cáp được nhà sản xuất khuyến nghị. Thay vì sử dụng cáp HDMI dài và cồng kềnh, người dùng có thể triển khai hệ thống truyền dẫn linh hoạt, thuận tiện cho việc đi dây trong văn phòng, tòa nhà, trung tâm thương mại, phòng họp và hệ thống quảng cáo kỹ thuật số.
Với khả năng hỗ trợ độ phân giải 4K@60Hz và khoảng cách truyền dẫn lên đến 120m ở các dòng sản phẩm tương thích, bộ mở rộng HDMI 4K@60Hz LENKENG LKV473 hoặc LENKENG LKV473KVM là lựa chọn đáng cân nhắc cho những hệ thống yêu cầu hình ảnh sắc nét, kết nối ổn định và tối ưu chi phí thi công.
Lý do nên sử dụng thiết bị mở rộng HDMI 4K@60Hz qua cáp mạng LAN
Truyền tín hiệu HDMI 4K@60Hz ở khoảng cách xa
Độ phân giải 4K mang lại hình ảnh chi tiết với số lượng điểm ảnh cao hơn Full HD. Tần số quét 60Hz giúp hình ảnh chuyển động mượt mà, phù hợp với các nội dung trình chiếu, video chất lượng cao và giao diện máy tính.
Sử dụng thiết bị kéo dài HDMI 4K@60Hz giúp kết nối nguồn phát HDMI với màn hình ở khoảng cách xa mà không cần bố trí thiết bị phát ngay cạnh màn hình. Với sản phẩm được thiết kế hỗ trợ khoảng cách lên đến 120m, giải pháp này phù hợp với nhiều công trình có không gian rộng.
Tận dụng hạ tầng cáp mạng LAN phổ biến
Một ưu điểm đáng chú ý của bộ kéo dài HDMI 4K@60Hz là khả năng sử dụng cáp mạng xoắn đôi để truyền tín hiệu. Cáp Cat5e hoặc Cat6 dễ thi công, có nhiều lựa chọn về chiều dài và thuận tiện khi đi âm tường, đi máng cáp hoặc triển khai trong tủ kỹ thuật.
So với việc sử dụng cáp HDMI chuyên dụng có chiều dài lớn, phương án truyền qua cáp mạng có thể giúp hệ thống gọn gàng hơn và thuận tiện cho việc bảo trì.
Tuy nhiên, cần sử dụng đúng loại cáp, sơ đồ đấu nối và chiều dài được nhà sản xuất quy định. Không nên mặc định mọi loại cáp mạng hoặc mọi bộ chuyển đổi HDMI đều đạt được khoảng cách 120m ở độ phân giải 4K@60Hz.
Hỗ trợ hình ảnh chất lượng cao
Một thiết bị mở rộng tín hiệu HDMI 4K@60Hz phù hợp giúp duy trì chất lượng hình ảnh theo thông số thiết kế của thiết bị. Đây là yếu tố quan trọng trong các ứng dụng cần hiển thị nội dung rõ nét như bảng thông tin điện tử, màn hình quảng cáo, phòng điều khiển và hệ thống trình chiếu chuyên nghiệp.
Khi lựa chọn thiết bị, cần kiểm tra các thông số như chuẩn HDMI, băng thông, định dạng màu, HDR, HDCP và khả năng tương thích với độ phân giải đầu vào, đầu ra.
Linh hoạt trong thi công và mở rộng hệ thống
Với thiết kế thường gồm bộ phát (Transmitter – TX) và bộ thu (Receiver – RX), thiết bị cho phép đặt nguồn phát và màn hình tại hai vị trí khác nhau.
Người dùng có thể bố trí máy tính, đầu phát hoặc thiết bị xử lý tín hiệu tại phòng kỹ thuật, trong khi màn hình được lắp đặt tại phòng họp, sảnh chờ hoặc khu vực trình chiếu. Điều này giúp tối ưu không gian và thuận tiện khi tổ chức hệ thống dây dẫn.
Tối ưu chi phí triển khai
Trong nhiều công trình, việc sử dụng cáp mạng sẵn có hoặc thi công thêm đường cáp LAN có thể giúp giảm độ phức tạp của hệ thống dây dẫn. Bộ nối dài tín hiệu HDMI 4K@60Hz cũng có thể là giải pháp phù hợp khi không muốn di chuyển thiết bị nguồn đến gần màn hình.
Hiệu quả tiết kiệm thực tế phụ thuộc vào chiều dài đường truyền, loại cáp, cấu hình thiết bị và yêu cầu kỹ thuật của công trình.
Các kịch bản sử dụng thiết bị mở rộng HDMI 4K@60Hz
Phòng họp và phòng hội nghị
Trong phòng họp, máy tính hoặc laptop thường được đặt tại bàn điều khiển, trong khi màn hình lớn hoặc máy chiếu được lắp đặt ở vị trí khác. Sử dụng thiết bị mở rộng HDMI 4K@60Hz giúp truyền hình ảnh từ nguồn phát đến thiết bị hiển thị mà không cần đặt hai thiết bị gần nhau.
Giải pháp này phù hợp với phòng họp doanh nghiệp, phòng đào tạo, trung tâm hội nghị và không gian thuyết trình.

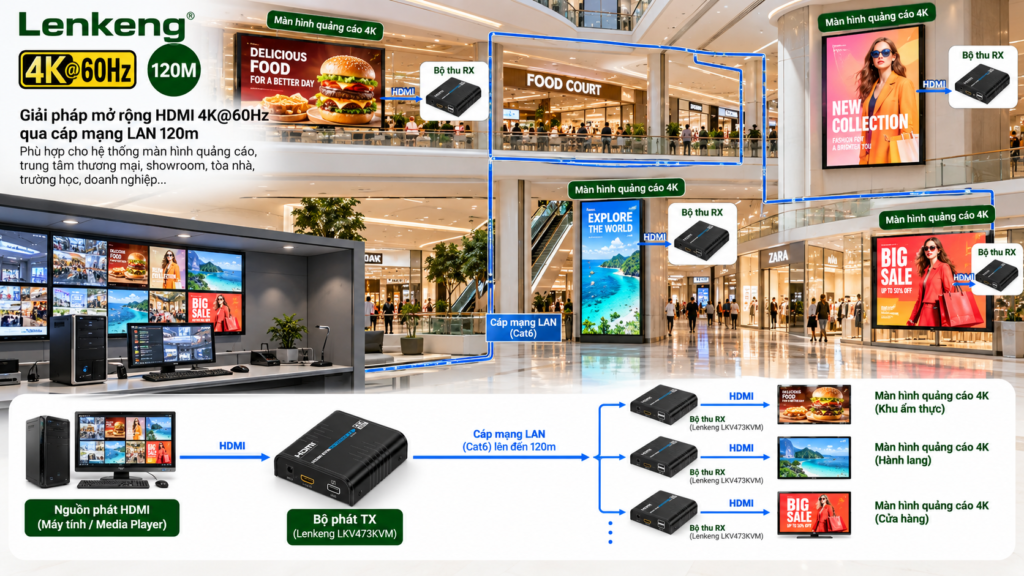

Hệ thống màn hình quảng cáo kỹ thuật số Digital Signage
Tại trung tâm thương mại, siêu thị, showroom và sảnh tòa nhà, màn hình quảng cáo có thể được bố trí cách xa máy tính hoặc thiết bị phát nội dung.
Thiết bị nối dài tín hiệu HDMI 4K@60Hz giúp kết nối nguồn phát với màn hình ở khoảng cách xa, tạo điều kiện triển khai hệ thống quảng cáo kỹ thuật số gọn gàng và linh hoạt.
Đối với hệ thống nhiều màn hình, cần xác định rõ nhu cầu truyền một nguồn đến một màn hình hay phân phối tín hiệu đến nhiều màn hình để lựa chọn bộ mở rộng, bộ chia HDMI hoặc hệ thống ma trận HDMI phù hợp.
Phòng điều khiển và trung tâm giám sát
Trong phòng điều hành, trung tâm giám sát hoặc phòng kỹ thuật, máy tính xử lý hình ảnh có thể được đặt trong tủ rack, còn màn hình giám sát được bố trí tại bàn vận hành.
Bộ mở rộng HDMI 4K@60Hz giúp đưa tín hiệu hình ảnh từ thiết bị nguồn đến màn hình ở vị trí thuận tiện cho người vận hành. Khi sử dụng cho hệ thống giám sát camera, cần phân biệt tín hiệu HDMI đầu ra của máy tính hoặc đầu ghi với tín hiệu truyền trực tiếp từ camera IP.
Lớp học, phòng đào tạo và giảng đường
Tại trường học, trung tâm đào tạo hoặc giảng đường, máy tính giảng viên có thể được đặt cách xa màn hình lớn hoặc máy chiếu. Bộ kéo dài HDMI 4K@60Hz giúp truyền nội dung bài giảng, video và hình ảnh từ máy tính đến thiết bị trình chiếu.
Giải pháp này phù hợp với các không gian cần bố trí thiết bị linh hoạt và hạn chế dây HDMI dài chạy lộ thiên.
Showroom, cửa hàng và khu vực trưng bày sản phẩm
Trong showroom ô tô, cửa hàng điện tử, khu trưng bày bất động sản hoặc không gian giới thiệu sản phẩm, màn hình trình chiếu thường được lắp đặt tại nhiều vị trí khác nhau.
Thiết bị mở rộng HDMI 4K@60Hz qua cáp mạng LAN giúp kết nối nguồn phát với màn hình ở khoảng cách xa, hỗ trợ trình chiếu video giới thiệu, hình ảnh sản phẩm và nội dung quảng bá.
Nhà ở thông minh và hệ thống giải trí
Đối với một số công trình nhà ở, người dùng có thể đặt đầu phát hoặc máy tính tại tủ thiết bị, trong khi TV được lắp ở phòng khách hoặc phòng giải trí.
Thiết bị kéo dài HDMI 4K@60Hz là một phương án kết nối cần cân nhắc nếu model hỗ trợ đúng chuẩn hình ảnh, âm thanh và các tính năng cần thiết. Với nội dung HDR, chơi game độ trễ thấp hoặc các định dạng âm thanh đặc biệt, cần kiểm tra kỹ thông số của bộ mở rộng trước khi triển khai.

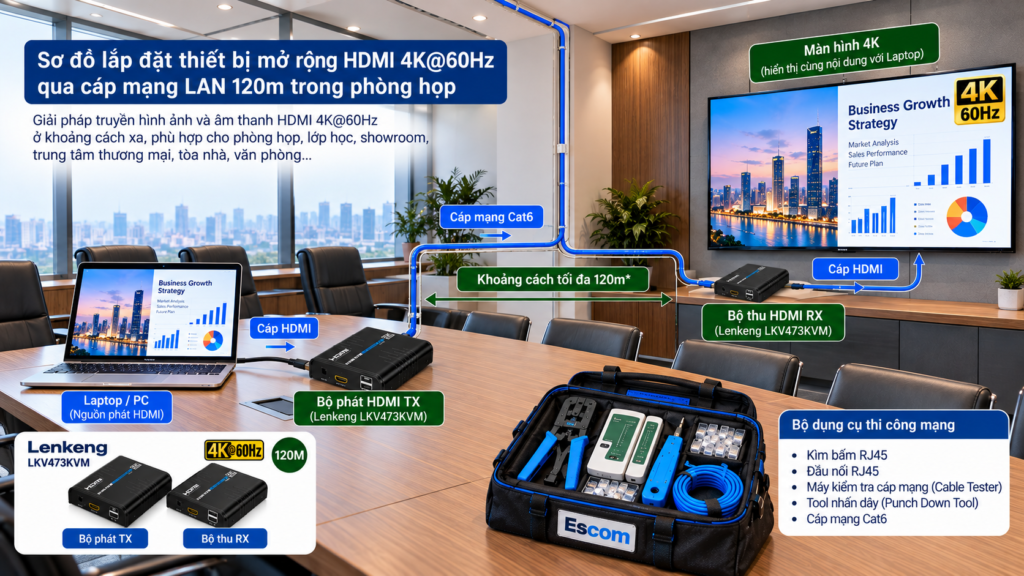

Cách lắp đặt cơ bản bộ mở rộng HDMI 4K@60Hz qua cáp mạng LAN 120m
Việc lắp đặt thiết bị nối dài tín hiệu HDMI 4K@60Hz thường không quá phức tạp nếu sử dụng đúng bộ phát, bộ thu và loại cáp tương thích.
Bước 1: Chuẩn bị thiết bị và vật tư
Các thành phần cơ bản gồm:
- Một nguồn phát HDMI như máy tính, laptop, đầu phát hoặc thiết bị xử lý hình ảnh.
- Một bộ mở rộng HDMI 4K@60Hz gồm bộ phát TX và bộ thu RX.
- Cáp mạng Cat5e, Cat6 hoặc loại cáp theo khuyến nghị của nhà sản xuất.
- Một màn hình, TV hoặc máy chiếu có đầu vào HDMI tương thích.
- Bộ nguồn cấp điện cho TX và RX theo thiết kế của sản phẩm.
Trước khi thi công, cần xác nhận thiết bị thực sự hỗ trợ độ phân giải 4K@60Hz tại khoảng cách yêu cầu. Không phải mọi model quảng cáo khoảng cách 120m đều hỗ trợ 4K@60Hz ở toàn bộ khoảng cách đó.
Bước 2: Kết nối nguồn phát với bộ phát TX
Sử dụng cáp HDMI để kết nối đầu ra HDMI của máy tính hoặc thiết bị phát với cổng HDMI IN trên bộ phát TX.
Đặt bộ phát tại vị trí thuận tiện, bảo đảm kết nối chắc chắn và có không gian thông thoáng để thiết bị hoạt động ổn định.
Bước 3: Kết nối TX với RX bằng cáp mạng
Kết nối cổng truyền dẫn của TX với cổng tương ứng trên RX thông qua cáp mạng LAN.
Sơ đồ kết nối cơ bản:
Máy tính/đầu phát HDMI → Cáp HDMI → Bộ phát TX → Cáp mạng LAN → Bộ thu RX → Cáp HDMI → Màn hình 4K
Nếu sử dụng bộ mở rộng HDMI truyền dẫn trực tiếp qua cáp mạng, cần tuân thủ sơ đồ kết nối của nhà sản xuất. Không tự ý kết nối đường truyền này vào switch mạng Ethernet thông thường nếu thiết bị không hỗ trợ truyền qua mạng IP.
Bước 4: Kết nối bộ thu RX với màn hình
Sử dụng cáp HDMI để kết nối cổng HDMI OUT trên bộ thu RX với đầu vào HDMI của TV, màn hình hoặc máy chiếu.
Kiểm tra lựa chọn nguồn tín hiệu đầu vào trên màn hình để bảo đảm thiết bị nhận đúng cổng HDMI.
Bước 5: Cấp nguồn và kiểm tra hoạt động
Cấp nguồn cho TX và RX theo hướng dẫn sử dụng. Bật nguồn phát và màn hình, sau đó kiểm tra khả năng nhận tín hiệu.
Nếu hình ảnh chưa hiển thị đúng, hãy kiểm tra lần lượt:
- Đầu cắm HDMI và cáp mạng đã được kết nối đúng chưa.
- Đèn báo nguồn và tín hiệu trên TX/RX có hoạt động bình thường không.
- Độ phân giải và tần số quét của nguồn phát có phù hợp với khả năng hỗ trợ của bộ mở rộng và màn hình không.
- Chiều dài, chất lượng và sơ đồ đấu nối của cáp mạng có đáp ứng yêu cầu không.
- Thiết bị có cần cấp nguồn riêng hoặc thực hiện quy trình EDID/HDCP theo hướng dẫn của nhà sản xuất không.
Bước 6: Kiểm tra ổn định trước khi bàn giao
Sau khi hình ảnh xuất hiện, nên kiểm tra ở đúng độ phân giải 3840 × 2160 và tần số quét 60Hz nếu hệ thống yêu cầu 4K@60Hz. Đồng thời, kiểm tra âm thanh HDMI, khả năng hoạt động liên tục và chất lượng hiển thị tại khoảng cách triển khai thực tế.
Nếu đường truyền dài đến 120m, nên thử nghiệm với đúng loại cáp và cấu hình dự kiến trước khi hoàn thiện thi công.
Những lưu ý khi lựa chọn bộ kéo dài HDMI 4K@60Hz khoảng cách 120m
Để hệ thống hoạt động ổn định, người dùng nên xem xét các tiêu chí sau:
- Độ phân giải và tần số quét: Xác nhận sản phẩm hỗ trợ 4K@60Hz thực tế, không chỉ hỗ trợ 4K@30Hz hoặc 4K@60Hz ở khoảng cách ngắn hơn.
- Khoảng cách truyền dẫn: Kiểm tra thông số khoảng cách tối đa theo từng độ phân giải. Một số thiết bị đạt 120m ở độ phân giải thấp hơn nhưng không đạt khoảng cách này ở 4K@60Hz.
- Loại cáp mạng: Chọn Cat5e, Cat6 hoặc loại cáp được nhà sản xuất quy định; ưu tiên cáp chất lượng tốt, thi công đúng chuẩn và hạn chế các điểm nối trung gian không cần thiết.
- Chuẩn HDMI và HDCP: Kiểm tra khả năng tương thích giữa nguồn phát, bộ mở rộng và màn hình, nhất là khi phát nội dung có bản quyền hoặc sử dụng thiết bị trình chiếu chuyên nghiệp.
- Khả năng truyền âm thanh và tính năng bổ sung: Xác định nhu cầu về âm thanh, HDR, điều khiển hồng ngoại IR, RS-232, cấp nguồn qua cáp hoặc các tính năng điều khiển khác. Chỉ lựa chọn các tính năng đã được công bố cho đúng model.
- Môi trường lắp đặt: Bảo đảm thiết bị được cấp nguồn phù hợp, thông thoáng và dễ tiếp cận để bảo trì.
Lợi ích của thiết bị mở rộng HDMI 4K@60Hz qua cáp mạng LAN 120m
Sử dụng thiết bị mở rộng HDMI 4K@60Hz qua cáp mạng LAN 120m mang lại nhiều lợi ích cho hệ thống trình chiếu, quảng cáo kỹ thuật số và truyền dẫn hình ảnh chuyên nghiệp. Giải pháp này cho phép kết nối nguồn phát HDMI với màn hình ở khoảng cách xa, tối ưu hạ tầng cáp và tăng tính linh hoạt trong quá trình lắp đặt.
Mở rộng khoảng cách truyền tín hiệu HDMI lên đến 120m
Một trong những lợi ích nổi bật của bộ mở rộng HDMI 4K@60Hz là khả năng truyền tín hiệu hình ảnh từ nguồn phát đến màn hình ở khoảng cách xa hơn so với nhiều phương án sử dụng cáp HDMI thông thường.
Với các model được thiết kế hỗ trợ truyền dẫn lên đến 120m, người dùng có thể bố trí máy tính, đầu phát hoặc thiết bị xử lý hình ảnh tại phòng kỹ thuật, trong khi màn hình được lắp đặt tại phòng họp, sảnh tòa nhà, showroom hoặc trung tâm điều khiển.
Lưu ý, khoảng cách tối đa thực tế ở độ phân giải 4K@60Hz phụ thuộc vào thông số của từng thiết bị, chất lượng cáp mạng và điều kiện triển khai.
Đảm bảo chất lượng hình ảnh độ phân giải 4K@60Hz
Thiết bị mở rộng tín hiệu HDMI 4K@60Hz được thiết kế để truyền tải nội dung độ phân giải cao, đáp ứng nhu cầu trình chiếu hình ảnh chi tiết và chuyển động mượt mà.
Độ phân giải 4K phù hợp với màn hình kích thước lớn, video quảng cáo, nội dung giới thiệu sản phẩm và các ứng dụng hiển thị chuyên nghiệp. Tần số quét 60Hz giúp hiển thị chuyển động mượt mà trong những nội dung tương thích.
Để đạt được chất lượng hình ảnh mong muốn, cần lựa chọn bộ kéo dài HDMI 4K@60Hz có khả năng hỗ trợ đúng độ phân giải, tần số quét và băng thông tại khoảng cách lắp đặt thực tế.
Tận dụng cáp mạng LAN Cat5e, Cat6 để truyền dẫn
Thay vì phải sử dụng cáp HDMI chuyên dụng có chiều dài lớn, thiết bị nối dài tín hiệu HDMI 4K@60Hz có thể sử dụng cáp mạng Cat5e, Cat6 hoặc loại cáp được nhà sản xuất chỉ định.
Cáp mạng có ưu điểm dễ thi công, thuận tiện đi âm tường, đi máng cáp và bố trí trong hệ thống cáp của tòa nhà. Điều này giúp kỹ thuật viên triển khai đường truyền gọn gàng hơn, đặc biệt tại các công trình có nhiều thiết bị trình chiếu.
Cần lưu ý rằng đường truyền của một số bộ mở rộng sử dụng cáp mạng là kết nối chuyên dụng giữa TX và RX, không đồng nghĩa với việc có thể kết nối trực tiếp qua switch mạng Ethernet thông thường.
Tiết kiệm không gian và tối ưu bố trí thiết bị
Khi sử dụng bộ mở rộng HDMI 4K@60Hz, nguồn phát không nhất thiết phải đặt cạnh màn hình. Người dùng có thể tập trung máy tính, đầu phát và các thiết bị xử lý tín hiệu tại tủ rack hoặc phòng kỹ thuật.
Cách bố trí này giúp khu vực màn hình gọn gàng hơn, giảm dây dẫn lộ ra ngoài và thuận tiện cho công tác quản lý, bảo trì thiết bị.
Đây là lợi ích đáng chú ý tại phòng họp doanh nghiệp, trung tâm điều hành, showroom và các khu vực công cộng yêu cầu tính thẩm mỹ cao.
Giảm độ phức tạp khi thi công hệ thống trình chiếu
Với thiết kế gồm bộ phát TX và bộ thu RX, việc triển khai hệ thống thường có sơ đồ kết nối rõ ràng: nguồn phát HDMI kết nối với TX, cáp mạng kết nối TX với RX, sau đó RX kết nối với màn hình.
Cách kết nối này giúp kỹ thuật viên dễ dàng xác định các thành phần trong hệ thống và thuận tiện hơn khi kiểm tra, xử lý sự cố.
Đối với công trình mới, có thể chủ động bố trí đường cáp mạng theo thiết kế. Đối với công trình đang hoạt động, việc tận dụng hạ tầng cáp phù hợp có thể giảm khối lượng thi công bổ sung.
Phù hợp với nhiều ứng dụng thực tế
Thiết bị mở rộng HDMI 4K@60Hz qua cáp LAN 120m có thể được sử dụng trong nhiều môi trường khác nhau, bao gồm:
- Phòng họp và hội nghị: Kết nối laptop hoặc máy tính với màn hình lớn, TV hoặc máy chiếu ở khoảng cách xa.
- Quảng cáo kỹ thuật số Digital Signage: Truyền nội dung từ máy tính hoặc đầu phát đến màn hình quảng cáo tại trung tâm thương mại, siêu thị và showroom.
- Trung tâm giám sát: Kết nối đầu ra HDMI của máy tính hoặc đầu ghi với màn hình vận hành tại vị trí khác.
- Trường học và giảng đường: Truyền nội dung bài giảng từ máy tính đến thiết bị hiển thị.
- Showroom và cửa hàng: Trình chiếu video, hình ảnh sản phẩm và nội dung giới thiệu dịch vụ.
- Nhà ở và phòng giải trí: Kết nối nguồn phát với TV hoặc màn hình đặt cách xa thiết bị nguồn, nếu bộ mở rộng đáp ứng yêu cầu về hình ảnh và âm thanh.
Linh hoạt trong bảo trì và mở rộng hệ thống
Việc sử dụng cáp mạng và bộ phát, bộ thu riêng biệt giúp hệ thống dễ nhận diện các thành phần kết nối. Khi cần kiểm tra sự cố, kỹ thuật viên có thể lần lượt kiểm tra nguồn điện, cáp HDMI, cáp mạng, bộ TX và bộ RX.
Ngoài ra, nếu cần mở rộng hệ thống lên nhiều màn hình, người dùng có thể kết hợp với thiết bị chia HDMI hoặc ma trận HDMI phù hợp. Tuy nhiên, cần kiểm tra khả năng tương thích và thiết kế lại sơ đồ kết nối theo yêu cầu thực tế.
Tối ưu chi phí đầu tư cho hệ thống truyền dẫn HDMI đường dài
Đối với công trình cần truyền tín hiệu HDMI ở khoảng cách xa, sử dụng bộ kéo dài HDMI 4K@60Hz qua cáp mạng LAN có thể là phương án kinh tế khi so sánh tổng chi phí thiết bị, dây dẫn và thi công.
Giải pháp này đặc biệt đáng cân nhắc khi công trình đã có hạ tầng cáp mạng đáp ứng yêu cầu hoặc cần triển khai nhiều đường truyền với cách đi dây thống nhất.
Để tối ưu chi phí, nên lựa chọn thiết bị có thông số kỹ thuật phù hợp ngay từ đầu, thay vì chỉ căn cứ vào giá bán hoặc khoảng cách truyền dẫn quảng cáo.
Thiết bị mở rộng HDMI 4K@60Hz qua cáp mạng LAN 120m mang lại nhiều lợi ích như mở rộng khoảng cách kết nối, hỗ trợ trình chiếu độ phân giải cao, tận dụng cáp mạng, tối ưu bố trí thiết bị và linh hoạt trong thi công. Đây là giải pháp phù hợp cho các hệ thống phòng họp, Digital Signage, trung tâm giám sát, trường học và showroom.
Lời kết
Thiết bị mở rộng HDMI 4K@60Hz qua cáp mạng LAN 120m là giải pháp đáng cân nhắc cho các hệ thống trình chiếu cần truyền hình ảnh và âm thanh từ nguồn phát đến màn hình ở khoảng cách xa. Với khả năng tận dụng hạ tầng cáp mạng, thiết bị giúp việc đi dây linh hoạt hơn, thuận tiện cho thi công và phù hợp với nhiều ứng dụng như phòng họp, Digital Signage, trung tâm giám sát, trường học, showroom và hệ thống giải trí.
Khi lựa chọn bộ mở rộng HDMI 4K@60Hz, người dùng nên ưu tiên sản phẩm có thông số kỹ thuật rõ ràng, xác nhận khả năng truyền 4K@60Hz tại khoảng cách thực tế, đồng thời kiểm tra sự tương thích của cáp mạng và các thiết bị đầu cuối.
Nếu cần triển khai hệ thống truyền HDMI đường dài, hãy xác định khoảng cách, độ phân giải, loại cáp và tính năng điều khiển cần sử dụng trước khi lựa chọn thiết bị kéo dài HDMI 4K@60Hz, nhằm bảo đảm hiệu quả đầu tư và độ ổn định của toàn bộ hệ thống.
